Je poste à nouveau une fiche qui a deux ans déjà, parce que ce n'est pas toujours facile de naviguer dans un blog et de trouver les archives !!
Terre et glaçures de Daniel Rhodes et Pâtes et glaçures céramiques sont épuisés ou vendus terriblement chers. J'ai scannés ces deux livres qui m'ont beaucoup aidée au début. Si vous souhaitez que je vous envoie ces fichiers envoyez moi un mail à sofiterre@gmail.com. Je me ferai un plaisir de vous les envoyer.
Ces cinq bases de glaçures sont celles que j'ai utilisées toute ma vie en les déclinant en atmosphères, surcouchages, argiles de bases, différents fours, coloration, ajout de titane, de zinc etc... Ces bases sont très fiables, je cuis entre 1230° et 1250° selon la terre de support et mon envie
Tout avait commencé comme ça…
Reprise de glaçures que j’ai laissées de côté pour la sigillée. Maintenant, les deux sont à l’honneur, sigillées et porcelaine
Avec Lies, ma copine potière nous avons pesé, posé les glaçures et cuit dans son four hier
Aujourd’hui, ouverture, surprise, surprise….
Encore dans le four…
Essais sortis du four
Quelques bols
Voici mes recettes
Glaçure 1 et 4 . Ces glaçures ont la meme base, une est plus riche en soude, l'autre en potasse
Orthose (feldspath potassique) 42 gr
Carbonate de soude pour la 1 9 gr
(et de potasse pour la 4)
Carbonate de chaux 20 gr
Oxyde de zinc 5,5 gr
silice 23 gr
Glaçure 2
Pegmatite 6.6 gr
Carbonate de chaux 13 gr
Carbonate de Baryum 11 g
Rutile 5 gr
Kaolin 6 gr
Glaçure 3
Néphéline syénite 25 gr
Kaolin 25 gr
Carbonate de chaux 25 gr
Silice 25 gr
Glaçure 5
Orthose 42 gr
Carbonate de potasse 9 gr
Carbonate de chaux 28.5 gr
Oxyde de zinc 5.5 gr
Silice 23 gr
Les essais ont été pesés, un essai a été fait avec la base
puis la base a été divisée en deux pour faire deux chaînes, une de fer et une de cuivre
2, 5, 10 fer, 10 fer, 10 titane
2, 3, 3 cuivre 10 titane
La cuisson a été faite à 1260° avec deux montres fusibles Segers n°8 et 9, 1250° et 1280° en oxydation
En détail
La porcelaine translucide. Elles le sont toutes, même celles qui sont émaillées mais ça ne se voit pas sur les photos.. Tant pis, il faudra venir à l’atelier pour venir les voir ;)
Bons essais, vous avez tout ce qu’il faut pour réussir. David de Céraquitaine, entre autres, a les matières premières. Et n’hésitez pas à créer des recettes, à les prendre dans les livres et les essayer, c’est du travail, un gros travail qui demande beaucoup de concentration et de travail mais sans risque et qui ne donne que du bonheur !!!
Et quels beaux résultats plein de vie !!
ENJOY !!!
Petite fiche pédagogique que je vous partage. Cette fois, pas très attrayante, pas beaucoup de photos mais des indications et caractéristiques assez simples qui peuvent être utiles aux débutants. Il y aurait beaucoup plus à dire, bien sûr, chaque terre est unique même si il y a des familles d'argile, seuls les essais et l'expérience de chaque potier permettra de les connaître...
Bonne lecture...
La faïence
C'est l'argile la plus courante. La faïence a servi à réaliser la grande majorité des terres cuites ou séchées sur notre planète.
Elle est plastique. Parfois trop, surtout la variété rouge. Il faut alors la marier à une autre terre.
Les minerais rouges sont extrêmement courants sur terre mais beaucoup sont inutilisables à cause de la présence en eux de métaux alcalins . Cependant, la réserve de terre utilisable est immense.
Il existe également des variétés blanches, grises, etc., mais aussi des argiles chamottées (en principe artificiellement) d'usage courant en arts plastiques notamment. En fait, la faïence rouge convient autant à la sculpture qu'à la poterie.
La température de cuisson (et non de fusion intégrale) des faïences disponibles un peu partout dans le commerce est souvent de 850 à 1100°C. Elles contiennent tout au plus 2/3 de silice, les autres composants jouant le rôle de fondants.C'est ce qui fait que si on dépasse le point de cuisson, si elle arrive en fusion, elle fond et coule sur les plaques de cuisson. Elles contiennent peu d'alumine, agent de viscosité et moins de silice que le grès. Elles cuisent donc à plus basse température
La faïence reste poreuse, même sous la glaçure et il faudra avoir un accord parfait de coefficient de dilatation pour pouvoir faire de la faïence utilitaire non poreuse à l'utilisation.
Beaucoup de faïences peuvent être employées pures.
Plus plus on monte en température, plus elle sera cuite mais elle risque de fondre et se transformer en lave si on dépasse la température maximum, surtout pour les argiles rouges qui contiennent du fer, ce qui rend la terre plus fusible. Le manganèse aussi rend les argiles plus fusibles.
Le kaolin, composant des pâtes à porcelaine
Au-delà de ce qui a déjà été spécifié dans le glossaire et ci-dessus, ajoutons que le véritable kaolin chinois est réputé plus aisé à travailler, plus plastique que les autres variétés, très adapté aux travaux de poterie et cuisant bien blanc - comme le kaolin anglais, dit-on. Les kaolins, dans l'ensemble, ont un grain relativement grossier par rapport à d'autres terres à modeler
Les kaolins primaires seraient nettement plus plastiques et plus blancs après cuisson que les kaolins secondaires.
Rappelons que la température de fusion du kaolin est particulièrement élevée. Pour abaisser cette température et, lorsque l'on est en présence de certaines variétés, pour disposer d'une meilleure plasticité, il est courant de lui associer des terres à grain plus fin, notamment les ball clays, mais aussi, lorsque la plasticité est indifférente, à ce que l'on nomme "les silices".
Il est courant que le kaolin représente à peine la moitié du mélange. Un exemple type de mixture utilisée en poterie met en œuvre 40% de kaolin, 10% de ball clays, 20% de silices et 30% de feldspath (chiffres Daniel Rhodes, proportions confirmées par ailleurs). Ces données ne sont fournies qu'à titre indicatif, la variété de kaolin et le type de l'objet à réaliser pouvant rendre nécessaire un ajustement important.
Le kaolin, grâce à son grain relativement grossier qui autorise un écoulement satisfaisant de l'eau, pose peu de problèmes de retrait.
Les pâtes à porcelaine sont composées pour satisfaire aux besoins des potiers, des industriels et leur variété est très grande. On trouve des porcelaines composées qui cuisent à "basse " température, 1230°, jusqu'aux porcelaines de grand feu 1450°. Chaque fournisseur a bien sûr ses recettes et ses températures de cuisson qui sont données lorsque l'on s'en procure.
Les terres glaises
Argiles sédimentaires très impures, elles sont aussi les plus colorées. Elles regorgent de molécules variées, principalement des marnes, des hydrocarbures et des oxydes de fer. Pour cette raison, elles sont très fusibles et très plastiques.
Les ball clays
Ce sont des terres très plastiques, chargées de carbone car leurs gisements sont souvent situés entre des strates de charbon. Leur grain est très fin. Elles contiennent aussi plus de silice qu'une argile moyenne.
Elles ne peuvent être employées pures à cause d'un retrait excessif. Par contre, associées à des kaolins ou d'autres terres en quantités faibles (1/10ème environ), elles apportent un gain de plasticité.
Leur couleur naturelle est grise (rarement blanche) et rosâtre, à cause de la présence d'oxyde de fer (sauf exceptions). Elles cuisent clair.
Le grès, les terres à grès.
Ce sont des argiles qui proviennent de la décomposition de roches sédimentaires. Selon la nature des roches dont elles proviennent, les oxydes qui la composent, leur propriétés et leurs aspects sont très variés. la caractéristique du grès est de vitrifier à la cuisson lorsqu’il rentre en fusion. Grâce à sa composition, riche en alumine et en silice, il ne fond pas lorsqu'il se vitrifie. Il arrive à se déformer bien sûr si on cuit trop haut, pour les pièces trop fines ou celles qui sont posées sur des enfournements un peu tordus...
Les grès chamottés sont très utilisés en Raku
En principe, les grès vitrifient à une température assez élevée (vers 1200-1350°C), exigeant des fours puissants dits "fours à grès", mais une cuisson normale ne nécessite pas forcément de si hautes températures.
Ils ont en général une bonne plasticité. Ces argiles de type secondaire sont assez courantes et sont quelquefois employées pures, de manière artisanale. Un assez bon niveau de connaissance des matériaux est cependant souhaitable si l'on a envie de fabriquer ses propres glaçures.
On peut faire aussi des grès au sel. A haute température, on jette dans les ouvertures du four du sel qui dépose une glaçure sur les parois créant un décor apprécié
Les terres à feu ou argiles réfractaires
Ce ne sont pas des argiles précises. En principe, toute argile est dite "terre à feu" si sa température de fusion (matériau pur) est supérieure à 1500°, quelle que soit sa composition ou si elle est traitée pour servir à la fabrication de récipients culinaires.
On l'utiliser pour la fabrication de briques réfractaires. L'emploi de ces briques est très varié : de l'assemblage de fours à la protection externe d'engins spatiaux.
Ces argiles dénuées de fer mais rarement blanches, à grain souvent grossier, ont un autre intérêt particulier : leur usage additionnel autorise la réalisation de travaux de grande taille. Le grain grossier combiné à un grain plus fin est en effet un gage de solidité et de résistance aux chocs thermiques
La terra cota
L'étymologie très vague de ce mot (terre cuite) est à l'opposé de ce qu'il signifie de nos jours - bien que le sens premier semble persister chez certains auteurs - : la terra cota est une argile bien précise.
Elle est très chargée en fer, donc cuit à basse température.
Son grain est grossier, ce qui autorise un séchage d'excellente qualité (écoulement rapide et homogène de l'eau entre les grains).
Elle semble à conseiller pour les travaux de grande taille
L'adobe
Le terme adobe (de genre masculin) désigne un type particulier de briques, mais aussi, par extension, la terre servant à le fabriquer et le mode de fabrication, connu déjà dans l'ancienne Égypte, dans le royaume de Kerma et en Assyrie notamment.
L'adobe en tant qu'argile est une terre grossière et sableuse récoltée en surface.
Elle a peu de plasticité. Son emploi semble réservé aux régions arides où sa conservation n'est pas millénaire, comme en témoignent notamment les "tells" d'Irak, collines informes faites de vestiges de bâtiments construits avec ces briques, effritées et affaissées. L'adobe a cependant rendu de très grands services à l'humanité et peut encore en rendre dans différentes régions du monde.
C'est une argile très ancienne, les preuves qu'elle a données sont notables
* les références historiques qu'elle évoque peuvent être mises en scène dans un travail artistique
* sa facilité d'emploi, de fabrication et d'extraction est unique.
Une variante est la bauge (ou le torchis, ou le pisé), enrichie de foin et pas forcément préparée sous la forme de briques.
La bentonite
C'est une argile naturellement gavée de matières collantes. Son origine est volcanique.
Elle est utilisée en très petite quantité pour accroître la plasticité d'autres terres et pour aucun autre usage car :
* en présence d'eau, son volume augmente considérablement
* elle connaît un très fort retrait au séchage
* elle colle fortement, pour ne pas dire trop.
On l'utilise entre 3 et 5% pour aider à garder les glaçures en suspension. Attention, bien mélanger les poudres à sec sinon on ne s'en dépatouille plus !!!
Récupérer de l'argile dans la nature
Attention à tester sa teneur en grains de chaux car ceux-ci gonflent après cuisson et provoquent des fêlures ou fendent la pièce.
Pour éviter ce problème, tamiser la terre très finement (30), faire une petite coupelle et la cuire pour voir le résultat, la couleur, la texture etc…
L’argile résiduelle, qui se trouve au pied des falaises et l’argile sédimentaire, celle qui a été entraînée par l’eau et se retrouve déposée. Elle est souvent plus fine, grâce à l’action de l’eau, du mouvement
Ces argiles souvent pures sont difficiles à modeler, peu souples. En Angleterre on laisse l’argile, nouvellement extraite, exposée à la pluie pendant une année.
Toute pierre doit être enlevée de la masse d’argile. La moindre parcelle de calcaire dans l’argile va faire un point de porosité, les points de chaux expliqués plus haut. Quelquefois plusieurs mois après la mise en service du vase, cette parcelle va gonfler, repousser le vernis et faire un trou dans le vase.
Une argile dont on ne peut enlever le calcaire est mise au rebut. Le potier prend alors une autre argile utilisable.
Les essais nécessaires pour connaître une argile ramassée
Parfois une approche empirique ne permet pas d'avoir de bons résultats, il est alors nécessaire de pratiquer des essais systématiques et quantifiés pour connaître son argile. Voilà comment on peut pratiquer : - à partir d'une argile brute, on fait 15 boulettes de 60 g., ce qui permettra de faire 15 petites poteries.
Cela permet d'avoir une gamme suffisamment large pour avoir une bonne idée de l'argile, tant sur sa malléabilité et comportement à la fabrication et ultérieurement comportement à la cuisson et résistance au choc thermique. La réalisation des petites poteries d'essai sera réalisée rapidement par enfoncement du pouce au centre de la boulette et affinement par pression entre le pouce et l'index, ce qui n'est pas si simple quand on manque d'expérience, mais c'est très formateur !
Après le lavage, la décantation et l’évaporation, on se retrouve avec la masse d’argile. La préparation n’est pas terminée.
Les additifs, sables, chamottes...
Utilité des additifs
Les additifs permettent d’ajuster la plasticité de l’argile, de contrôler sa fermeté, d’accroître sa
porosité, résister au choc thermiques, aux contraintes de cuisson et de résultat.... Avant de passer au four cette argile doit être suffisamment poreuse pour pouvoir sécher. .
Quels sont ces additifs?
On ajoute à l’argile de la silice pour faciliter la fusion des matériaux. On ajoute souvent de la chamotte, pulvérisation de terres déjà cuites. Elle accélère le séchage, empêche les déformations pendant la cuisson, permet les chocs thermiques quand on sort les pièces en fusion du four pour les enfumer (Raku). On peut ajouter du sable fin, de la silice qui sont des dégraissants, du talc, du mica qui permet de résister aux chocs thermiques et de faire un décor et ce que l'on souhaite essayer, le tout étant de faire des essais et de protéger les plaques d'enfournement avec le mélange silice/kaolin afin de pouvoir les nettoyer facilement
Autres additifs: des liants tels que la felsite, (roche volcanique qui peut contenir des cristaux) facilite la fusion des éléments entre eux, rend l’argile imperméable lors de la cuisson afin que le vase puisse remplir sa fonction. (je n'ai pas vérifié, j'ai lu l'info)
Recycler les déchets de terre
Les terres très boueuses sont mises sur des rondeaux de plâtres. Le plâtre absorbe l’eau, et la terre devient de plus en plus facile à travailler au fur et à mesure de son séchage.
Les terres humides raffermies que l'on peut malaxer sont mises en forme de U et posées les unes à côté des autres comme des petits ponts. Lorsque les ponts sont à bonne consistance on les bat et on les remet en boules.
TAMISER
Mélanger terre + eau jusqu'à consistance crème fraîche ou fromage blanc.
Tamiser sur un tamis 30 ou 60 (mailles au cm²)
Mettre à raffermir sur du plâtre que l'on peut recouvrir d'un tissu. Cela évite les grains de chaux qui créent des problèmes après cuisson
La Plasticité
Les artistes et artisans travaillant l'argile entendent par ce terme le fait qu'une terre est capable de conserver la forme qu'ils lui ont donnée. Cette définition est d'ailleurs reprise dans un sens étendu à d'autres domaines par différents ouvrages et dictionnaires.
Concernant la plasticité des terres en particulier,
Des argiles à grain relativement grossier comme le kaolin sont particulièrement plastiques. La granulation d'une terre et sa plasticité dépendent non seulement de la taille, mais aussi de la forme des grains et d'autres particularités qui ont une importance pratiquement équivalente.
La présence d'oxydes métalliques et de différents autres molécules et éléments, le fait que la taille des grains soit variée, le degré d'imbibition d'eau, sont des facteurs de premier ordre.
Les matières organiques - voire la simple présence de carbone, comme dans les ball clays - ont aussi tendance à accroître la plasticité d'une terre. Ainsi, par exemple, une terre vieillie, recelant davantage de bactéries, devient plus "plastique". Mais une argile trop plastique peut se révéler trop collante.
A l'inverse, la présence de sable diminue radicalement la plasticité des terres au point de les rendre inutilisables en sculpture et en poterie si c'est en trop forte quantité, alors qu'elle est appréciée par les fabricants de briques
Le retrait
A cause de la préparation de l'argile par adjonction d'eau, celle-ci connaît un retrait au séchage, puis à la cuisson. Il faut dire qu'une argile préparée pour la sculpture, la poterie, etc., est constituée d'un quart à un tiers d'eau "libre" en termes de poids (l'eau "libre" est l'eau qui n'est pas intimement associée à l'argile à l'échelle moléculaire). L'élimination de cette eau libre au séchage entraîne une première perte de masse de l'ordre de 3 à 8%, les argiles les plus fines et les plus "pures", se rapprochant de la kaolinite, perdant toujours plus d'eau. Les autres, nommées "argiles ouvertes", contiennent suffisamment de corps imperméables (sable, feldspath, quartz, etc.) ouvrant des "canaux" permettant une bonne évacuation de l'eau. Après cuisson, les terres "ouvertes" s'avèrent souvent plus résistantes aux chocs thermiques.
L'eau libre demeure donc présente en quantité importante dans l'argile (eau dite "hygrométrique"). Elle est éliminée au début de la cuisson.
Lorsque le retrait s'effectue mal au séchage, on constate des déformations, fendillements et autres accidents. Le séchage doit être lent, en atmosphère très modérément humide, et bien homogène . Il est également possible d'ajouter de petites quantités de sable (ou d'un autre matériau imperméable cité ci-dessus) afin d'améliorer l'écoulement d'eau. La plasticité de la terre en souffrira cependant. De trop grandes quantités risquent de compromettre l'adhérence aux éventuelles structures de support et même, finalement, de nuire à l'homogénéité du séchage.
Acheter de l'argile
J'ai testé beaucoup d'argiles de Céraquitaine à St Aulaye en Dordogne. David livre gratuitement dans toute la Nouvelle Aquitaine !!!!!
Et on trouve enfin un interlocuteur compétent, serviable qui installe les fours dans la région Aquitaine, vient aider, assure la maintenance du matériel....
Ils fabriquent le réfractaire sur place, une caverne d'Ali Baba pour les potiers... Nous avons visité les ateliers de l'usine avec les stagiaires
La FR 125, argile à Faïence rouge est superbe, elle fait une très belle sigillée orange qui craquelle en Raku. Et prix au ras du plancher. En plus si on n'a pas le coût de la livraison, le calcul est vite fait
La PTE, argile rouge à faïence fine, très belle sigillée orange , plus vive encore que la FR 125
La Faïence blanche FDML se tourne très bien, j'ai testé la sigillée, elle brille bien, la chamottée résiste bien aux chocs thermiques. Emaillage okk
La Normande. Faïence blanche lisse. Se tourne très bien, se polit très bien. La sigillée est vraiment très soyeuse. La chamottée résiste très bien au choc thermique. Bonne pour le Raku
Kyuchu (Fuji) fine ou chamottée, faïence blanche qui est facile à tourner, à polir, donne de très bons résultats. Emaillage okk; Elle donne de très beaux résultats en RAKU. Très belle sigillée
Baillet pastille orange. Grès blanc très réfractaire, chamotte très fine, se tourne et se polit très bien, excellente résistance aux chocs thermiques. Très belle en Raku. La sigillée est très belle
PRAI. Grès blanc avec chamotte impalpable. Argile exceptionnelle. Sigillée magnifique. Attention à la fragilité au choc thermiques, les formes trop fines, j'en ai fait l'expérience, cassent. Les formes ouvertes sont très fragiles aussi
Le grès OMAHA chamotté, excellent en Raku, au tournage, à haute température. Très bel aspect dans le four à bois à 1280°
La série de grès blancs et de couleur SI O2 est excellente, tous les chamottés résistent au Raku. Pour les couleurs, chacun fait ses tests selon l'aspect recherché, je parle ici de l'aspect technique
J'ai testé des porcelaines ...
LA MONT BLANC est pour les experts en tournage dont je ne suis pas si on veut tourner fin. Elle est telleemnt riche en silice qu'elle ne monte pas. Très peu de plasticité, "fromage blanc". Cassante, difficile à tournasser. Pas pour les débutants. Belle translucidité après fusion. Il faut au moins 1280°, plus c'est okk
AUDREY BLACKMANN. Très bonne dans tous les cas, bien translucide, facile à tourner, beaux résultats.
SAFL. Assez difficile à tourner, beaux résultats
Vous pouvez aller sur le site et télécharger le catalogue. Je n'ai aucun avantage ni bénéfice mais cela fait 40 ans que je ne trouve pas d'interlocuteur proche valable, notre fournisseur historique n'assure pas une cacahuète et on se fait vertement remballer selon les humeurs.... Donc, quel soulagement. http://www.ceraquitaine.fr/
Vous pouvez appeler David Clairaud au 0608581237
C'est un partage amical...
Pour me contacter 0685230152. Sophie Houdebert
FICHE PEDAGOGIQUE
Les engobes de porcelaine polis
Avant le stage du 07 au 10 août 2018 de terres sigillées avec cuisson bois dans un four artisanal facile à construire, cuisson au gaz avec enfumages aux végétaux, plumes, cheveux à chaud, pour préparer les pièces en sigillée et obtenir de meilleurs résultats il faut devenir polissons et polissones ... :)

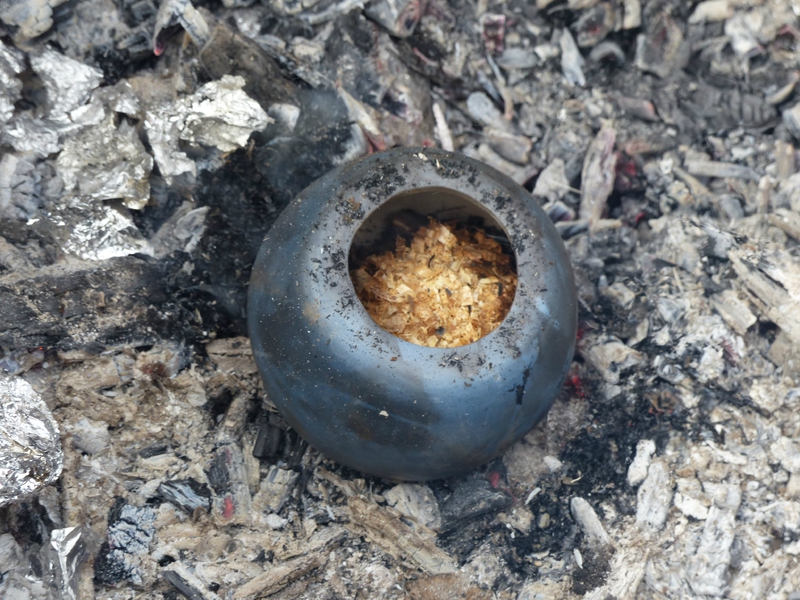

Le feu se développe merveilleusement bien sur les formes polies et sigillées.

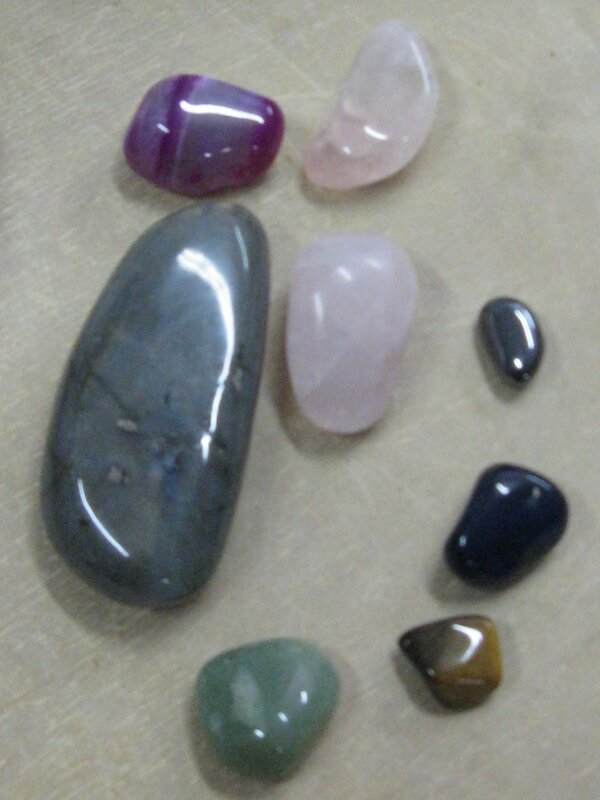

Quelques conseils pour avoir une belle surface
Bien sûr, le procédé de consistances est le même sans engobe, c'est juste plus facile :)
LA PORCELAINE
La porcelaine est composée de kaolin, de feldspath et de silice (quartz) . Elle se cuisait originellement en Chine à très haute
température (1450°) mais les compositions des fabricants de pâtes permettent de baisser le point de fusion et on peut obtenir
une porcelaine translucide à partir de 1250°. C'est sa structure très cristalline qui permet cette transparence après fusion ;
Composée presque essentiellement de silice, composant du verre, elle est translucide.
L'ENGOBE
Pour fabriquer l'engobe, on peut acheter de la porcelaine sous forme de poudre ou broyer des copeaux (passés au
tamis 60, ce qui veut dire 60 mailles au cm²) .
Si on achète de la poudre de coulage, il est important de vérifier qu'elle ne contienne pas de défloculent, matériau
qui permet aux particules d'argile de rester en suspension et d'obtenir une pâte de coulage fluide avec peu d'eau)
Il est possible de colorer l'engobe à partir d'oxydes, d'ocres, colorants de masse, couleurs céramiques...
Les engobes peuvent être posés au pinceau, au pistolet, par trempage, à la poire... ils s'appliquent sur terre crue,
sèche ou à la consistance du cuir.
Il est préférable d'appliquer plusieurs couches fines qu'une seule épaisse et on polit entre chaque couche. On
laisse sécher la couche d'engobe avant de la polir et on polit doucement pour ne pas arracher l'engobe.

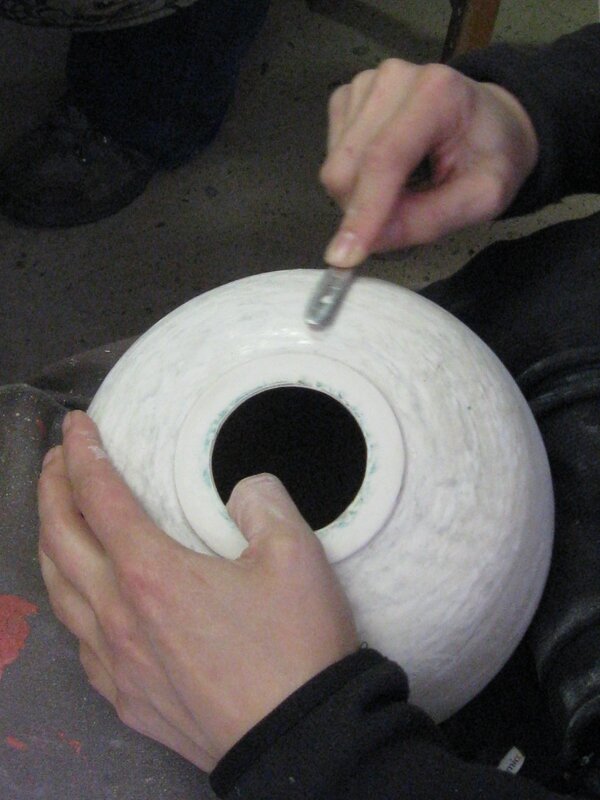

LE POLISSAGE
On fait pénétrer dans l'argile du support l'engobe avant de mettre une autre couche à l'aide d'une pierre très lisse
ou du manche d'une cuillère.
Il faut bien faire attention de ne pas mettre des couches trop épaisses pour éviter le décollement !!! Ceux qui l'ont
fait comprendront ce que je veux dire:)
Dès que la pièce est trop sèche l'engobe s'arrache, il faut donc bien veiller à maintenir ses pièces lègèrement
humides pendant toute la durée du polissage. C'est une technique délicate qui apprend à faire un polisssage
parfait sans trace et permet de connaître les consistances de séchage de la terre de suppport.
Après avoir poli les engobes de porcelaine, pour sûr, on est content de polir un engobe d'argile et on a un résultat
comme un miroir.
Sur une terre blanche on met 3 couches d'engobe, sur une terre rouge 4 couches pour obtenir un fond clair qui
permettra au décor de devenir plus lumineux.
Le polissage est une réel exercice, il permet d'incruster l'engobe dans la pièce.
Il ne doit pas être entrainé mais doit pénétrer dans l'argile de support à l'aide d'un manche de cuillère (plat dans
motif), en mettant la main à l'intérieur du pot pour éviter que la pièce ne se déforme (bien qu'on puisse la reformer).
La pièce doit être à bonne consistance, on peut la laisser sécher lentement en la conservant sous plastique si elle
se ramollit sous l'action du polissage (Les particules d'eau de composition de l'argile remontent à la surface et
ramollissent la pièce au cours du polissage)
Le mouvement de la main pour polir va de l'extérieur vers soi. Les pièces à petite ouvertures (refermée) sont
préférables pour ne pas avoir à polir l'intérieur. Il est préférable de ne pas poser de couverte pour conserver
l'aspect doux et satiné et de ne pas cuire à trop haute température. A partir de 900° le polissage commence à
ternir mais les pièces peuvent être nourries après cuisson avec de l'huile ou d ela cire d'abeille
Exemple de palette d'engobes de porcelaine
l'exemple est avec de la CM10 mais on peut utiliser d'autres porcelaines
Bleu clair (avec des couleurs à peindre) : 100gr porcelaine 30 gr de CSM78 (couleur à peindre pour céramique)
Bleu clair100gr CM10 2gr Co2O3 (oxyde de cobalt)
100gr de porcelaine 8 gr de Ca3Co (carbonate de cobalt)
150 gr porcelaine 30 gr Co2O3
Jaune: 100g porcelaine 50 gr CSC 1009
Brun: 150g porcelaine 70gr MnO2 (bi-oxyde de manganèse)
Gris: 100gr porcelaine: 10 g carbonate de cuivre Ca3Cu on peut mettre aussi 20gr oxyde de manganèse
Orange: 100gr de porcelaine 30 gr de orange G460 (couleur à peindre)
Violine: 200gr porcelaine 60 gr Fe2O3
Il est beaucoup plus économique de travailler avec des oxydes et carbonates que l'on peut partager en commande
groupée et de décliner les couleurs en faisant des palettes de pourcentages différents avec les mêmes oxydes.
On peut mélanger les oxydes entre eux pour obtenir des teintes intermédiaires; Par exemple le
cuivre et le cobalt pour un turquoise. Il faut faire des essais et des palettes, bien noter les recettes
sur les palettes et sur les pots d'engobes pour s'y retrouver facilement.
Un pot d'engobe préparé se garde à l'infini. si il sèche parce que pas herm&tique on ajoute un peu
d'eau et on mélange.
C'est identique de préparer des engobes de porcelaine et des engobes de
faïence. La consistance est différente au toucher. L'negobe de porcelaine poli est extrêmement
doux et soyeux.
comme on applique les couleurs par couches fines comme des glacis superposés, on obtient des
nuances très profondes
Comme toujours, ce sont les essais qui sont indispensables pour acquérir une habitude et
progresser
ENFUMAGE
Un enfumage peut être pratiqué mais il est préférable qu'il soit très léger.
Ces exemples de couleurs sont donnés pour une utilisation d'engobes de porcelaine polis. si on
émaille, bien sûr les résultats sont très différents et on perd le bénéfice du polissage.
Bons essais. voir aussi la fiche sur les engobes en général qui contient d'autres recettes...
Atelier La Terre en Feu
Les Faux 24290 Valojoulx 0685230152
site : http://laterreenfeu.fr
Allez, on y va !!!
Allumage anniversaire. Quarante ans de vie de potière, ça se fête !!!
Vingt ans de grès et porcelaine, vingt ans de sigillées, maintenant ce dragon dressé qui cuit la porcelaine et la sigillée en même temps, vingt ans de plus avec porcelaine et sigillée?
Quarante bougies allumées en commun avec respect…
Consécration et gratitude de tous les enseignements reçus par la terre et le feu.
Confiance dans ce qui peut se passer….
La chambre haute
Biscuits de bols tournés par Lucie pour le mini stage Raku du 18 décembre, quelques sculptures de Thierry,
des essais de sigillées. Eric ferme la porte du haut…
Enfournement de la chambre basse et fermeture de la porte
Tout est prêt…
La cuisson se fera avec les deux chambres. Le défi est de monter à 1020° ou plus en haut et 1260° en bas.
Petit feu, registres, celui de la chambre haute est ouverte pour laisser passer les flammes. La longueur totale de la flamme est de plus de 7m50
Petit feu dans le cendrier pendant deux heures.
Passage au grand feu, le cendrier est fermé, les plaques sont mises en bas
11h35, deux heures après l’allumage, la chambre du bas est à 213°, la chambre haute à 94° quand on passe au grand feu. Deux heures de préchauffage.
Pour le grand feu, cuisson sans arrêt à la baguette. Chargement toutes les quatre ou cinq minutes au rythme de la respiration du four sans arrêt jusquà la fin. Je ne quitte pas le dragon. Dès que je le quitte la température redescend. Vraiment capricieux !!!
Les fendeurs, Eric et Thierry s’activent sans arrêt, Odile et Lucie, les secrétaires de la courbe de cuisson se relaient.. Rythme soutenu
Les amis visiteurs nous soutiennent en buvant un bon vin chaud ou un bol de thé tandis que la température monte… monte…
Odile photographie l’oeil du dragon en plein montée en température… Plus de 900° à 13h48, 2 heures après le début du grand feu
Et ca continue de monter, les alandiers sont de plus en plus lumineux. 14h33, 1044° en bas, 561° en haut. Toute la difficulté va être d’obtenir les températures souhaitées dans les deux chambres.
Maintenant je vais ralentir le bas pour faire monter la chambre haute. 15h41, 1149° en bas et 823° en haut, soit 4 heures après le début du grand feu. Réduction pour agrandir la flamme
A 16h37, le feu crépite dans la cheminée, on voit des étincelles et les premières flammes sortent !!! Ca y est, le dragon dressé crache le feu !!! HOURRAH !!!
1163° en bas et 942 ° en haut. Maintenant je vais faire monter la chambre du bas pour terminer la cuisson
A 17h35, la chambre haute atteint 1044°, celle du bas est à 1245°, on va fermer la chambre haute et ouvrir la cheminée de la chambre basse pour éviter de monter la température en haut et finir la cuisson en bas. Un peu frustrés par la rapidité de la cuisson, on a envie de s’amuser à faire cracher le dragon par devant maintenant que la nuit est tombée.
Ca y est, il a craché par devant. Ca a été un peu long parce que la cheminée était froide et il a fallu faire quelques charges de bois
A 18h13, la chambre basse atteint 1262°, on est bien obligés de s’arrêter. A peine deux stères de bois…, 6h30 de grand feu… Belle performance, bon dragon
Après la fermeture des portes, tout le monde est dans l’atelier, je reviens voir mon dragon qui dort… seulement d’un oeil…
Belle complicité entre tous les participants, belle construction avec Eric, mon nouvel ami va m’accompagner et je vais continuer à le faire ronronner longtemps, je le souhaite.. Cet hiver, il va dormir, je vais faire des pièces, je lui remplirai le ventre au fur et à mesure et quand il sera plein, nous le réveillerons à nouveau !!!
Surprise surprise, après la magie de la cuisson, au petit matin, le dragon était froid et nous avons pu défourner !!!! Incroyable !!! Quel dragon !!! En fait c’est la Dragonne et Casquette c’est l’Ane !!! ils vont faire des petits :)
Et c’est la découverte…. D’abord une brique, puis le deuxième rang, puis le troisième, on peut commencer à prendre des photos même si c’est sombre dans le four… Nous sommes si curieux de voir le résultat !!!
Ca y est, on ouvre tout grand et on découvre les trésors un à un, comme des enfants au pied du sapin… Grès et porcelaine
Odile avec les masques d’Eric. Joli couple :) Très chers amis de très longue date. Toujours autant de joie de se retrouver. On a rendez vous à la prochaine cuisson…
Eh bien voilà, huit jours de travail, tout est rangé, nettoyé, tout le monde est reparti, plus de trace sinon la joie dans le coeur et l’énergie pour continuer la route .
A très bientôt les ZAMIS !!!
Demain, atelier !!! :) :) :)
Je prépare les journées portes ouvertes
Si vous voulez vous inscrire aux ateliers, dépêchez vous, il ne reste presque plus de place, certains ateliers sont complets. Je n’ai noté que les personnes qui ont confirmé par mail !!!!
Tournage samedi matin adultes avec moi et enfants avec Lucie, modelage sensible (guidé pour ressentir la terre et cheminer avec elle en silence) avec moi
Tournage dimanche matin adultes avec moi et Lucie. Pendant ce temps Thierry qui est sculpteur va animer un atelier de modelage pour tous
Mini stage Raku dimanche après midi. Il reste deux ou trois places. Je remets le programme avec les horaires
Le samedi
Atelier de tournage pour enfants à partir de 6 ans sur inscription de 10h30 à 11h30
Tournage adultes de 10h30 à 12h
Atelier de modelage sensible « Voyage avec la Terre » de 14h30 à 16h00
Film de Daniel de Montmollin sur l'animation à 16h00
Le dimanche
Démonstration de tournage de 10h à 11h
Atelier tournage pour adultes sur inscription de 11h00 à 12h30
Mini stage Raku sur inscription. De 14h30 à 17h30
Venez émailler, cuire, défourner et enfumer votre bol. Participation 20€
Cuisson publique, nettoyage festif en commun
Pendant la cuisson nous visionnerons le film «1001 bols », une exposition de potiers du monde qui a fait le tour de la terre
L’atelier est sur la route entre Thonac et La Chapelle Aubareil sur la commune de Valojoulx
L’adresse est Les Faux, 24290 Valojoulx
Le site http://laterreenfeu.fr.
Le programme sera sur le site également
Pour m’appeler 0685230152
Mail sofiterre@gmail.com
Pour voir la page avec plein de photos et la préparation des poteries :
Journée festive le dimanche 27 novembre !!!!
Cette fois, on va savoir ce qu’il a dans le ventre ce grand dragon debout !!!!
Nous avons testé ses performances le 16 juillet avec une première cuisson à 1034°. C’était une première cuisson du four, quelques pièces étaient dedans mais très peu.
Pièces réalisées lors de portes ouvertes pendant les ateliers gratuits
Les pièces sur le muret ont été faites avec la terre de Beauregard de Terrasson, c’était le premier test de cuisson de grosses pièces.
Evidemment, je ne peux pas m’empêcher de mettre quelques sigillées bien polies
Fermeture de la porte de la chambre basse.La chambre haute est vide
Préparation du petit bois, allumage du petit feu. Il se fait dans la partie basse des alandiers pendant deux à trois heures
Les amis portent du bois, de la forêt, de la remise selon le feu voulu. Et c’est le repos, la veille du feu. Moment de choix où les amitiés se lient, les histoires se racontent..
Quand le feu est assez fort, il y a assez de braise, on peut passer au grand feu qui se fait dans la partie haute de l’alandier, le bas servant de cendrier
Le feu monte progressivement. Tout au long de la cuisson il y a des réglages à faire, titrage, registres de cheminées, regards, contrôle des températures…
On voit que la température monte par les regards, par la couleur dans l’alandier. Il est presque arrivé aux 1034° finaux !!! Deux heures trente de petit feu, quatre heures trente de grand feu. Pour le moment, la différence est grande entre la chambre basse et la chambre haute qui n’est alimentée que par la chaleur de la chambre basse. Quand la température était à 1034 en bas, elle était à 550° en haut. Mais la montée à haute température va être beaucoup plus longue et la chaleur plus intense va peut être créer la post combustion que nous attendons.
Eric va revenir pour la cuisson porcelaine, nous allons faire les réglages nécessaires.
Trois heures après la fin de la cuisson, nous avons essayé de faire des enfumages.
Mais rien n’a pu se passer, dès qu’on refermait la cheminée la température remontait si vite que tout brûlait instantanément !!!. Trop performant !!! peut être le lendemain ou au milieu de la nuit? Mais la journée avait été bien dense déjà… Les faces extérieures étaient complètement froides en fin de cuisson. Il a fallu deux jours pour qu’elles soient tièdes et j’ai pu ouvrir la porte et découvrir les résultats.
Il y avait des pièces de pleins d’amis venus modeler pendant les journées modelage d’un bol, les travaux des portes ouvertes, des personnes qui avaient apporté un bol… Joyeuse et conviviale fournée :)
Pour la journée du 27 novembre, si vous avez un bol à apporter en grès ou porcelaine uniquement !!!! soyez sûr de votre terre, vous pourrez l’apporter sur rendez vous parce que je ne suis pas toujours là jusqu’au 24 novembre dernier délai. Après, la porte sera refermée.
Bienvenue, donc. Des amis sont déjà venus modeler un bol en porcelaine; nous verrons les résultats !!! Déjà à tourner elle est spéciale, mais à modeler !!!!
A bientôt :)
Pour venir : http://laterreenfeu.fr/contact/ou-nous-trouver/
La page avec plein et plein de photos. J'ajoute au jour le jour les photos de la construction du four à bois
http://laterreenfeu.fr/calendrier-prochaines-formations/tournage/
http://laterreenfeu.fr/formations-pro/contenu-pedagogique/
Pour me joindre sofiterre@gmail.com
Renseignements : 0685230152
LA PAGE
Adresse : Valojoulx lieu dit "Les Faux " 24290 Valojoulx (Route de Thonac à La chapelle Aubareil)
Et si vous avez juste envie de passer voir ce qui se passe, n’hésitez pas, vous pouvez visiter et partager un moment sur rendez vous
Il est indispensable de téléphoner avant de venir
Il y a aussi une exposition vente.
Vous pouvez visiter le site http://laterreenfeu.fr
http://laterreenfeu.com
Bonsoir à tous :) Un grand jour se prépare
Dimanche 27 novembre aura bien lieu la cuisson du grand dragon à haute température. Elle va durer toute la journée ? Se prolonger dans la nuit? Est ce qu’on prendra des quarts pour la nuit ?
La première cuisson basse température est loin déjà !! Mi juillet…Il me tarde maintenant de voir comment nous allons nous entendre à haute température !!
Equation à plusieurs inconnues…. C’est la cuisson du four, il y aura quand même quelques pièces dedans et je tenterai aussi de mettre quelques sigillées dans la chambre haute pour voir quelle température nous pourrons atteindre dans cette chambre.
Si vous voulez apporter une pièce vous le pouvez, porcelaine ou grès sans émail à l’extérieur et / ou biscuit ou sigillée
Je dois avoir collecté les poteries avant le jeudi soir 24 novembre au plus tard pour avoir le temps d’enfourner. Appelez moi pour que nous prenions rendez vous
Vous êtes invité(e)s à venir partager ce moment, une partie de la journée, toute la journée, vous pouvez apporter votre pique nique, aider à la cuisson, vous êtes vraiment bienvenus. Si vous venez pour aider merci de me prévenir par mail ou de m’appeler.
Samedi et dimanche 17 et 18 décembre
Portes grandes ouvertes :))))
Le programme détaillé sera donné dans
un autre message
Ateliers gratuits de tournage d’un bol samedi matin et dimanche matin. Sur inscription. Places limitées
Atelier de modelage sensible pour tous samedi après midi
Démonstration de tournage dimanche matin
Mini stage Raku dimanche après midi. Venez émailler, cuire et enfumer votre bol. Participation 20€. Sur inscription
Cuisson Raku publique
Films de potiers du monde samedi et dimanche
Exposition vente de poteries sigillées, Raku et poteries utilitaires émaillées
Faites vous plaisir, soutenez l’association
L’atelier est ouvert sur rendez vous toute l’année, il suffit de m’appeler, nous conviendrons d’un moment
Pour venir : http://laterreenfeu.fr/contact/ou-nous-trouver/
La page avec plein et plein de photos. Pour me joindre sofiterre@gmail.com
Renseignements : 0685230152
LA PAGE
Adresse : Valojoulx lieu dit "Les Faux " 24290 Valojoulx
(Route de Thonac à La chapelle Aubareil)
A partir de lundi 11 avril et pour trois semaines nous allons construire un four de type Phoenix à flamme renversée et à deux chambres, une pour la haute porcelaine et le grès en bas et une au dessus pour la sigillée avec post combustion et deux cheminées.
L’abri est fin prêt, nous avons placé les briques de soubassement en groupe pendant la préparation des JEMA
Demain je reçois les 4500 briques pour le construire !!!
Des isolantes légères en alumine pour les parties les plus chaudes et surtout pour ne pas perdre de calorie, les chambres de cuisson. La plupart seront des réfractaires lourdes Pacema vendues à prix très raisonnables, résistantes à 1500°, et des Pacema creuses isolantes pour les parties les moins chaudes à l'extérieur.
Je prendrai des photos pour que vous puissiez voir la qualité.
Les réfractaires coûtent 0.91cts ht livrées et les creuses 0.54cts ht livrées
Ce four va mesurer 3m20 de haut, la deuxième chambre sera au dessus de la première, il aura une cheminée avec by pass en sortie de la chambre du bas pour choisir le passage vers la chambre des sigillées ou directement la cheminée et une autre en sortie de la chambre haute.
La chambre du bas aura 1200 litres utiles, celle du haut 800l.
C’est un essai, nous espérons qu’il fonctionnera comme prévu. Les fours couchés à chambres sont courants, deux chambres l’une au dessus de l’autre… suite au prochain numéro…
J’ai récupéré dans une usine un chariot d’enfournement, j’espère que nous allons pouvoir le faire fonctionner, cela me permettrait d’enfourner en dehors du four et de pousser tout l’enfournement à l’intérieur du four.
Les plaques vont être grandes, épaisses et très lourdes.
Ce four est un projet de longue date, vous êtes nombreux à être intéressés pour aider.
Ce n’est pas ce que l’on appelle de grands travaux, mais il y a le soubassement lundi après midi, les barbotines réfractaires, la manipulation des briques (légères), les bétons de vermiculite pour isoler, des torchis et lorsque nous arriverons à la chambre du haut nous devrons monter les briques sur l’échafaudage…
Si vous avez envie de donner un coup de main, envoyez moi rapidement un message à sofiterre@gmail.com.
Nous commençons lundi 11 avril, nous travaillerons du lundi au vendredi. La construction devrait durer trois à quatre semaines
Je complèterai la fiche au fur et à mesure.
A bientôt :)))))
sur LA PAGE vous trouverez des centaines de photos et des reportages jour par jour.
Je ne souhaite pas inonder les boîtes aux lettres avec les messages, si vous êtes intéressés allez sur la page. Pas besoin d’être inscrit pour la consulter
L’atelier se trouve à Valojoulx, 24290, à 6 km de Montignac Lascaux
Sur le SITE vous trouverez à cette page les moyens d’arriver à l’atelier
Prochaine formation Raku en automne 2015
Il fait partie du cursus complet de formation au métier d'animateur qui peut être suivi par module selon vos besoins
Un stage court aura lieu au cours de l'année par week end ou pendant l'été 2015. Suivez les news, pour recevoir les dates et modalités d'inscription. Vous pouvez vous abonner
60 heures pour apprendre la technique du Raku et pouvoir pratiquer de façon autonome
Travail sur les engobes, les différentes frittes, le polissage, le Raku nu, la coloration des fritte, les enfumages, quatre cuissons différentes pour les décors et les enfumages
L'atelier possède un n° de formateur, ce stage peut rentrer dans le cadre de la formation professionnelle. en bas de page vous trouverez des liens utiles
Programme jour par jour
Horaires : de 9h à 17h30. (pause déjeûner à 13h)
Première semaine, la terre, les engobes
Mardi Accueil à 9 heures. Présentation de chacun, du stage.
Historique du Raku. Explication des différentes techniques à l’aide de pièces déjà réalisées. Carreaux d’essais à regarder. Déballage des poteries apportées par les stagiaires
Façonnage de cylindres pour essais en terre spéciale pour le Raku. Travail à la plaque...
Préparation de poudre de terre pour fabriquer des engobes.
Moyenne
Mercredi On continue les pièces pour essais, polissage, engobage. Théorie sur les engobes, les oxydes colorants, les différentes terres et leurs températures de cuisson. Décors des pièces avec les engobes
Jeudi Façonnage de nouvelles pièces. Engobage des pièces d’essai. Engobage, polissage ou décoration. Engobage des pièces prêtes
Vendredi Finition, décoration de toutes les pièces, enfournement des pièces terminées dans le grand four à gaz.
Préparation des différentes frittes, introduction à la théorie des glaçures, découverte des tuiles d'essais
Mardi de la deuxième semaine
Cuisson des pièces pour le dégourdi dans le four à gaz. Enfumage des pièces polies
Théorie sur les cuissons, les différents types de fours, électriques, gaz, bois et leur conduite de cuisson.
Théorie sur les glaçures, leur nature, leur composition, comment les préparer, comment les utiliser. Qu’est ce qu’une fritte ?
En milieu d’après midi, lorsque le four à gaz sera arrivé en fusion, ouverture et enfumage des pièces polies. Explication des enfumages. Copeaux, papier, herbe, végétaux, foin, paille...
Mercredi Défournement des cylindres d'essai et des pièces biscuités dans le four à gaz. Passage de 5 frittes différentes naturelles opacifiées, colorées sur les cylindres d'essais. Nettoyage, enfournement dans le petit four.
Cuisson Raku, enfumage, défournement. Nettoyage des pièces après enfumage.
Jeudi
Défournement des pièces cuites dans le four à bois. Analyse des résultats de cuisson des premières pièces.
Émaillage des pièces cuites au bois, des poteries qui n'ont pas été cuites la veille, enfournement, cuisson, enfumages. Nettoyage des pièces.
VendrediSi besoin est, dernière cuisson dans le petit four. Finitions du nettoyage, analyse des résultats de cuisson. Nettoyage
Questions / réponses.
Adresses pour le matériel nécessaire. Nettoyage de l’atelier. Clôture du stage.
Quelques uns des résultats de la semaine...
Frittes sur engobes, polissage et enfumage, Raku nu, coloration et opacification de frittes, cinq cuissons ont été faites pendant la deuxième semaine pour les différents enfumage dont une re-cuisson pour les résultats insatisfaisants
Les programmes des formations suivantes sont sur le site
http://laterreenfeu.free.fr/augresdufeu/fpra01.htm
En fonction de votre statut,
différents modes de financement sont possibles :
Vous êtes salarié(e)
Que vous soyez en en CDD ou en CDI, différents dispositifs permettent de financer votre formation :
- Le plan de formation
- Le Congé individuel de formation (CIF)
- Le DIF (Droit individuel à la formation)
Vous pouvez cliquer sur ce lien pour avoir de plus amples informations : vosdroits.service-public.fr
Vous êtes demandeur d’emploi
Si vous êtes inscrits au Pole Emploi, vous pouvez demander à bénéficier d’une formation dans le cadre de l’AIF (Aide Individuelle à la formation)
Vous pouvez cliquer sur ce lien pour avoir de plus amples informations : pole-emploi.fr
Vous exercez une profession libérale
Les artisans, commerçants et professions libérales doivent s’adresser à l’OPCA auprès duquel ils cotisent. Chaque OPCA fixe ses critères et modalités de prise en charge des demandes de formation. Nous vous conseillons de vous renseigner au plus tôt car souvent les demandes de prise en charge doivent être établies avant le début de l’action.
Vous cherchez une aide à l’auto-financement
Si vous souhaitez financer vous-même votre formation ou si votre demande a été refusée au titre du DIF, du CIF et/ou du plan de formation, il vous est possible d’obtenir des aides de votre mairie, votre conseil général ou régional. Ils peuvent participer au financement de votre formation. Contactez les.
Vous êtes bénévole d’association
Le Fonds National de la Vie Associative (FNDVA) finance des actions de formations pour les associations qui en font la demande. Les dossiers complets de demande sont à remplir avant le mois d’avril de chaque année.
Si vous souhaitez être informé de la publication de ces fiches ou des activités de l'atelier, vous pouvez vous abonner à la newsletter (en haut à droite)
Pour tout renseignement 0685230152
Pour venir à l'atelier http://laterreenfeu.free.fr/pv01.htm
Petite fiche pédagogique que je vous partage. Cette fois, pas très attrayante, pas de photos mais des indications assez simples qui peuvent servir aux débutants. Il y aurait beaucoup plus à dire, bien sûr, chaque terre est unique même si il y a des familles d'argile, seuls les essais et l'expérience de chaque potier permettra de les connaître...
Bonne lecture...
Acheter de l'argile
Céraquitaine à St Aulaye en Dordogne. Il livre gratuitement dans toute la France !!!!!
Et on trouve enfin un interlocuteur compétent, serviable qui installe les fours dans la région Aquitaine, vient aider, assure la maintenance du matériel....
Ils fabriquent le réfractaire sur place, une caverne d'Ali Baba pour les potiers... Nous avons visité avec les stagiaires les ateliers, je posterai les photos bientôt...
Je suis en train de tester les argiles, déjà, la FR 125, argile à Faïence rouge est superbe, elle fait une très belle sigillée orange qui craquelle en Raku. Et prix au ras du plancher. En plus si on n'a pas le coût de la livraison, le calcul est vite fait
La Faïence blanche FDML se tourne très bien, j'ai testé la sigillée, elle brille bien, je ne l'ai pas encore enfumée, ça va venir d'ici quelques jours..
La FDS est fine, à la recuisson des petites pyrites de fer apparaissent, je vais en discuter avec David mais je l'apparanterais presque à un grès, il me semble que sa texture lui permettrait de monter plus haut...
J'ai d'autres argiles à tester, au fur et à mesure je découvre et je les partagerai.
Je vais tester, et bientôt je vais fricotter à nouveau avec la haute température... Et reprendre le travail de la porcelaine laissé de côté il y a vingt ans pour me consacrer uniquement aux formations et à la terre sigillée...
Je n'ai pas trop le temps aujourd'hui mais je ferai un descriptif complet Vous pouvez aller sur le site et télécharger le catalogue. Je n'ai aucun avantage ni bénéfice mais cela fait 40 ans que je ne trouve pas d'interlocuteur proche valable, notre fournisseur historique n'assure pas une cacahuete et on se fait vertement remballer selon les humeurs.... Donc, quel soulagement. http://www.ceraquitaine.fr/
Vous pouvez appeler David Clairaud au 0608581237
C'est un partage amical...
La faïence
C'est l'argile la plus courante. La faïence a servi à réaliser la grande majorité des terres cuites ou séchées sur notre planète.
Elle est plastique. Parfois trop, surtout la variété rouge. Il faut alors la marier à une autre terre.
Les minerais rouges sont extrêmement courants sur terre mais beaucoup sont inutilisables à cause de la présence en eux de métaux alcalins . Cependant, la réserve de terre utilisable est immense.
Il existe également des variétés blanches, grises, etc., mais aussi des argiles chamottées (en principe artificiellement) d'usage courant en arts plastiques notamment. En fait, la faïence rouge convient autant à la sculpture qu'à la poterie.
La température de cuisson (et non de fusion intégrale) des faïences disponibles un peu partout dans le commerce est souvent de 850 à 1100°C. Elles contiennent tout au plus 2/3 de silice, les autres composants jouant le rôle de fondants.C'est ce qui fait que si on dépasse le point de cuisson, si elle arrive en fusion, elle fond et coule sur les plaques de cuisson. Elles contiennent peu d'alumine, agent de viscosité et moins de silice que le grès. Elles cuisent donc à plus basse température
La faïence reste poreuse, même sous la glaçure et il faudra avoir un accord parfait de coefficient de dilatation pour pouvoir faire de la faïence utilitaire non poreuse à l'utilisation.
Beaucoup de faïences peuvent être employées pures.
Plus plus on monte en température, plus elle sera cuite mais elle risque de fondre et se transformer en lave si on dépasse la température maximum, surtout pour les argiles rouges qui contiennent du fer, ce qui rend la terre plus fusible. Le manganèse aussi rend les argiles plus fusibles.
Le kaolin, composant des pâtes à porcelaine
Au-delà de ce qui a déjà été spécifié dans le glossaire et ci-dessus, ajoutons que le véritable kaolin chinois est réputé plus aisé à travailler, plus plastique que les autres variétés, très adapté aux travaux de poterie et cuisant bien blanc - comme le kaolin anglais, dit-on. Les kaolins, dans l'ensemble, ont un grain relativement grossier par rapport à d'autres terres à modeler
Les kaolins primaires seraient nettement plus plastiques et plus blancs après cuisson que les kaolins secondaires.
Rappelons que la température de fusion du kaolin est particulièrement élevée. Pour abaisser cette température et, lorsque l'on est en présence de certaines variétés, pour disposer d'une meilleure plasticité, il est courant de lui associer des terres à grain plus fin, notamment les ball clays, mais aussi, lorsque la plasticité est indifférente, à ce que l'on nomme "les silices".
Il est courant que le kaolin représente à peine la moitié du mélange. Un exemple type de mixture utilisée en poterie met en œuvre 40% de kaolin, 10% de ball clays, 20% de silices et 30% de feldspath (chiffres Daniel Rhodes, proportions confirmées par ailleurs). Ces données ne sont fournies qu'à titre indicatif, la variété de kaolin et le type de l'objet à réaliser pouvant rendre nécessaire un ajustement important.
Le kaolin, grâce à son grain relativement grossier qui autorise un écoulement satisfaisant de l'eau, pose peu de problèmes de retrait.
Les pâtes à porcelaine sont composées pour satisfaire aux besoins des potiers, des industriels et leur variété est très grande. On trouve des porcelaines composées qui cuisent à "basse " température, 1230°, jusqu'aux porcelaines de grand feu 1450°. Chaque fournisseur a bien sûr ses recettes et ses températures de cuisson qui sont données lorsque l'on s'en procure.
Les terres glaises
Argiles sédimentaires très impures, elles sont aussi les plus colorées. Elles regorgent de molécules variées, principalement des marnes, des hydrocarbures et des oxydes de fer. Pour cette raison, elles sont très fusibles et très plastiques.
Les ball clays
Ce sont des terres très plastiques, chargées de carbone car leurs gisements sont souvent situés entre des strates de charbon. Leur grain est très fin. Elles contiennent aussi plus de silice qu'une argile moyenne.
Elles ne peuvent être employées pures à cause d'un retrait excessif. Par contre, associées à des kaolins ou d'autres terres en quantités faibles (1/10ème environ), elles apportent un gain de plasticité.
Leur couleur naturelle est grise (rarement blanche) et rosâtre, à cause de la présence d'oxyde de fer (sauf exceptions). Elles cuisent clair.
Le grès, les terres à grès.
Ce sont des argiles qui proviennent de la décomposition de roches sédimentaires. Selon la nature des roches dont elles proviennent, les oxydes qui la composent, leur propriétés et leurs aspects sont très variés. la caractéristique du grès est de vitrifier à la cuisson lorsquil rentre en fusion. Grâce à sa composition, riche en alumine et en silice, il ne fond pas lorqu'il se vitrifie. Il arrive à se déformer bien sûr si on cuit trop haut, pour les pièces trop fines ou celles qui sont posées sur des enfournements un peu tordus...
En principe, les grès vitrifient à une température assez élevée (vers 1200-1350°C), exigeant des fours puissants dits "fours à grès", mais une cuisson normale ne nécessite pas forcément de si hautes températures.
Ils ont en général une bonne plasticité. Ces argiles de type secondaire sont assez courantes et sont quelquefois employées pures, de manière artisanale. Un assez bon niveau de connaissance des matériaux est cependant souhaitable si l'on a envie de fabriquer ses propres glaçures.
On peut faire aussi des grès au sel. A haute température, on jette dans les ouvertures du four du sel qui dépose une glaçure sur les parois créant un décor apprécié
Les terres à feu ou argiles réfractaires
Ce ne sont pas des argiles précises. En principe, toute argile est dite "terre à feu" si sa température de fusion (matériau pur) est supérieure à 1500°, quelle que soit sa composition ou si elle est traitée pour servir à la fabrication de récipients culinaires.
On l'utiliser pour la fabrication de briques réfractaires. L'emploi de ces briques est très varié : de l'assemblage de fours à la protection externe d'engins spatiaux.
Ces argiles dénuées de fer mais rarement blanches, à grain souvent grossier, ont un autre intérêt particulier : leur usage additionnel autorise la réalisation de travaux de grande taille. Le grain grossier combiné à un grain plus fin est en effet un gage de solidité et de résistance aux chocs thermiques
La terra cota
L'étymologie très vague de ce mot (terre cuite) est à l'opposé de ce qu'il signifie de nos jours - bien que le sens premier semble persister chez certains auteurs - : la terra cota est une argile bien précise.
Elle est très chargée en fer, donc cuit à basse température.
Son grain est grossier, ce qui autorise un séchage d'excellente qualité (écoulement rapide et homogène de l'eau entre les grains).
Elle semble à conseiller pour les travaux de grande taille
L'adobe
Le terme adobe (de genre masculin) désigne un type particulier de briques, mais aussi, par extension, la terre servant à le fabriquer et le mode de fabrication, connu déjà dans l'ancienne Égypte, dans le royaume de Kerma et en Assyrie notamment.
L'adobe en tant qu'argile est une terre grossière et sableuse récoltée en surface.
Elle a peu de plasticité. Son emploi semble réservé aux régions arides où sa conservation n'est pas millénaire, comme en témoignent notamment les "tells" d'Irak, collines informes faites de vestiges de bâtiments construits avec ces briques, effritées et affaissées. L'adobe a cependant rendu de très grands services à l'humanité et peut encore en rendre dans différentes régions du monde.
C'est une argile très ancienne, les preuves qu'elle a données sont notables
* les références historiques qu'elle évoque peuvent être mises en scène dans un travail artistique
* sa facilité d'emploi, de fabrication et d'extraction est unique.
Une variante est la bauge (ou le torchis, ou le pisé), enrichie de foin et pas forcément préparée sous la forme de briques.
La bentonite
C'est une argile naturellement gavée de matières collantes. Son origine est volcanique.
Elle est utilisée en très petite quantité pour accroître la plasticité d'autres terres et pour aucun autre usage car :
* en présence d'eau, son volume augmente considérablement
* elle connaît un très fort retrait au séchage
* elle colle fortement, pour ne pas dire trop.
On l'utilise entre 3 et 5% pour aider à garder les glaçures en suspension. Attention, bien mélanger les poudres à sec sinon on ne s'en dépatouille plus !!!
Récupérer de l'argile dans la nature
Attention à tester sa teneur en grains de chaux car ceux-ci gonflent après cuisson et provoquent des fêlures ou fendent la pièce.
Pour éviter ce problème, tamiser la terre très finement (30), faire une petite coupelle et la cuire pour voir le résultat, la couleur, la texture etc…
L’argile résiduelle, qui se trouve au pied des falaises et l’argile sédimentaire, celle qui a été
entraînée par l’eau et se retrouve déposée. Elle est souvent plus fine, grâce à l’action de l’eau, du
mouvement
Ces argiles souvent pures sont difficiles à modeler, peu souples. En Angleterre on laisse l’argile,
nouvellement extraite, exposée à la pluie pendant une année.
Toute pierre doit être enlevée de la masse d’argile. La moindre parcelle de calcaire dans l’argile va
faire un point de porosité, les points de chaux expliqués plus haut. Quelquefois plusieurs mois après la mise en service du vase, cette parcelle va gonfler, repousser le vernis et faire un trou dans le vase.
Une argile dont on ne peut enlever le calcaire est mise au rebut. Le potier prend alors une autre argile utilisable.
Les essais nécessaires pour connaître une argile ramassée
Parfois une approche empirique ne permet pas d'avoir de bons résultats, il est alors nécessaire de pratiquer des essais systématiques et quantifiés pour connaître son argile. Voilà comment on peut pratiquer : - à partir d'une argile brute, on fait 15 boulettes de 60 g., ce qui permettra de faire 15 petites poteries.
Ex. A1 : - pâte brute. A2 : - sable 5 g. - chamotte 5 g.
|
|
1
|
2
|
3
|
4
|
5
|
|
A
|
s0c0
|
s5 c5
|
s10 c5
|
s15 c5
|
s20 c5
|
|
B
|
s5c0
|
s5 c10
|
s10 c10
|
s15 c10
|
s20 c10
|
|
C
|
s0c5
|
s5 c15
|
s10 c15
|
s15 c15
|
s20 c15
|
Cela permet d'avoir une gamme suffisamment large pour avoir une bonne idée de l'argile, tant sur sa malléabilité et comportement à la fabrication et ultérieurement comportement à la cuisson et résistance au choc thermique. La réalisation des petites poteries d'essai sera réalisée rapidement par enfoncement du pouce au centre de la boulette et affinement par pression entre le pouce et l'index, ce qui n'est pas si simple quand on manque d'expérience, mais c'est très formateur !
Après le lavage, la décantation et l’évaporation, on se retrouve avec la masse d’argile. La préparation n’est pas terminée.
Les additifs, sables, chamottes...
Utilité des additifs
Les additifs permettent d’ajuster la plasticité de l’argile, de contrôler sa fermeté, d’accroître sa
porosité, résister au choc thermiques, aux contraintes de cuisson et de résultat.... Avant de passer au four cette argile doit être suffisamment poreuse pour pouvoir sécher. .
Quels sont ces additifs?
On ajoute à l’argile de la silice pour faciliter la fusion des matériaux. On ajoute souvent de la chamotte, pulvérisation de terres déjà cuites. Elle accélère le séchage, empêche les déformations pendant la cuisson, permet les choces thermiques quand on sort les pièces en fusion du four pour les enfumer (Raku). On peut ajouter du sable fin, de la silice qui sont des dégraissants, du talc, du mica qui permet de résister aux chocs thermiques et de faire un décor et ce que l'on souhaite essayer, le tout étant de faire des essais et de protéger les plaques d'enfournement avec le mélange silice/kaolin afin de pouvoir les nettoyer facilement
Autres additifs: des liants tels que la felsite, (roche volcanique qui peut contenir des cristaux) facilite la fusion des éléments entre eux, rend l’argile imperméable lors de la cuisson afin que le vase puisse remplir sa fonction. (je n'ai pas vérifié, j'ai lu l'info)
Recycler les déchets de terre
Les terres très boueuses sont mises sur des rondeaux de plâtres. Le plâtre absorbe l’eau, et la terre devient de plus en plus facile à travailler au fur et à mesure de son séchage.
Les terres humides raffermies que l'on peut malaxer sont mises en forme de U et posées les unes à côté des autres comme des petits ponts. Lorsque les ponts sont à bonne consistance on les bat et on les remet en boules.
TAMISER
Mélanger terre + eau jusqu'à consistance crème fraîche ou fromage blanc.
Tamiser sur un tamis 30 ou 60 (mailles au cm²)
Mettre à raffermir sur du plâtre que l'on peut recouvrir d'un tissu. Cela évite les grains de chaux qui créent des problèmes après cuisson
La Plasticité
Les artistes et artisans travaillant l'argile entendent par ce terme le fait qu'une terre est capable de conserver la forme qu'ils lui ont donnée. Cette définition est d'ailleurs reprise dans un sens étendu à d'autres domaines par différents ouvrages et dictionnaires.
Concernant la plasticité des terres en particulier,
Des argiles à grain relativement grossier comme le kaolin sont particulièrement plastiques. La granulation d'une terre et sa plasticité dépendent non seulement de la taille, mais aussi de la forme des grains et d'autres particularités qui ont une importance pratiquement équivalente.
La présence d'oxydes métalliques et de différents autres molécules et éléments, le fait que la taille des grains soit variée, le degré d'imbibition d'eau, sont des facteurs de premier ordre.
Les matières organiques - voire la simple présence de carbone, comme dans les ball clays - ont aussi tendance à accroître la plasticité d'une terre. Ainsi, par exemple, une terre vieillie, recelant davantage de bactéries, devient plus "plastique". Mais une argile trop plastique peut se révéler trop collante.
A l'inverse, la présence de sable diminue radicalement la plasticité des terres au point de les rendre inutilisables en sculpture et en poterie si c'est en trop forte quantité, alors qu'elle est appréciée par les fabricants de briques
Le retrait
A cause de la préparation de l'argile par adjonction d'eau, celle-ci connaît un retrait au séchage, puis à la cuisson. Il faut dire qu'une argile préparée pour la sculpture, la poterie, etc., est constituée d'un quart à un tiers d'eau "libre" en termes de poids (l'eau "libre" est l'eau qui n'est pas intimement associée à l'argile à l'échelle moléculaire). L'élimination de cette eau libre au séchage entraîne une première perte de masse de l'ordre de 3 à 8%, les argiles les plus fines et les plus "pures", se rapprochant de la kaolinite, perdant toujours plus d'eau. Les autres, nommées "argiles ouvertes", contiennent suffisamment de corps imperméables (sable, feldspath, quartz, etc.) ouvrant des "canaux" permettant une bonne évacuation de l'eau. Après cuisson, les terres "ouvertes" s'avèrent souvent plus résistantes aux chocs thermiques.
L'eau libre demeure donc présente en quantité importante dans l'argile (eau dite "hygrométrique"). Elle est éliminée au début de la cuisson.
Lorsque le retrait s'effectue mal au séchage, on constate des déformations, fendillements et autres accidents. Le séchage doit être lent, en atmosphère très modérément humide, et bien homogène . Il est également possible d'ajouter de petites quantités de sable (ou d'un autre matériau imperméable cité ci-dessus) afin d'améliorer l'écoulement d'eau. La plasticité de la terre en souffrira cependant. De trop grandes quantités risquent de compromettre l'adhérence aux éventuelles structures de support et même, finalement, de nuire à l'homogénéité du séchage.
