Préparation d'une glaçure

Préparation d'une glaçure pour faïence.
Les pièces doivent être bien dépoussiérées et la terre pas trop cuite pour qu'elle reste poreuse à l'émaillage

Je suis partie d’un émail stannifère pour faïence . Cuisson 980 / 1000°
Je colore toujours moi même les glaçures. Les émaux blancs à l’oxyde d’étain sont de bien meilleure qualité que les émaux opacifiés à l’oxyde de zircon.

J'aime travailler avec le G130 de chez (anciennement Lhospied) , blanc stannifère vendu par Céradel ou le A222 de chez Ferro si je me souviens bien. Je ne sais plus qui le vend. Avant de racheter Lhospied Céradel le vendait. Mais le G130 est parfait.
En réduction on peut pbtenir de très beaux rouges de cuivre

Pour l'oxyde de cobalt, 2% donne un bleu clair, 3% un peu plus soutenu, 5% commence à être foncé
Pour le cuivre, les mêmes proportions
Pour le fer, on peut commencer à 5% et aller jusquà 15% voire plus.
Pour le chrome (vert olive différent du vert de cuivre)à partir de 5%
Pour le Manganèse, mêmes proportions que l'oxyde de fer
Je pèse un kg de poudre d’émail, j’incorpore à sec 0,1% de peptapon, agent suspensif très bien et très bon marché vendu par Céraquitaine. Je mélange à sec. Si je mets des oxydes je les mélange aussi à sec. ici, j’ai mis sur les photos  3% d’oxyde de cuivre dans un émail stannifère
Si ce n'est pas à sec ça fait une colle indescriptible pleine de grumeaux. MIAM !!!

Puis j’ajoute l’eau quand c’est bien mélangé, je tamise au tamis 60. Si c’est possible, préparer la glaçure la veille est mieux car cela permet que les micro bulles qui se forment lorsque la poudre gonfle disparaissent. L’émail prêt se garde indéfiniment
Ne pas hésiter à faire une quantité. J’ai pesé aujourd'hui 3 kg de poudre

Le fond des poteries est recouverte de cire, cela facilite le nettoyage. Tout va être trempé



Il y en a partout, c’est un peu démoralisant… Heureusement, j’ai de l’aide :)
Clochette et Méouww rodent pour voir ce qui se passe et voir si ils peuvent donner un coup de patte

Méouww m’aide à aller chercher le compresseur. Il essaie de plier les plastiques mais en fait il fait la sieste dessus. Il vient vérifier si tout est bien émaillé, je le retrouve les pattes dans les pots émaillés… Même pas une trace trop fort !!!.
Finalement, il finit par s’endormir sur le tour, épuisé par tant d’efforts..
Maintenant que tout est prêt il faut finir de nettoyer, enfourner, et cuire.. Et après, ce matin, c’était Noel. L’émail en refroidissant faisait des petits cliquetis ravissants.


J’ai à nouveau rechargé le four et demain, je cuis à nouveau avec de nouveau effets avec le même émail. A suivre…

Pour me contacter. Sophie Houdebert

sofiterre@gmail.com
L’atelier se trouve à valojoulx 24290
Il est ouvert toute l’année et se visite sur rendez vous au 0685230152
Le site http://laterreenfeu.fr
La page https://www.facebook.com/sophiesofiterre/

Les cuissons. Bois, gaz, explication, courbes, températures. Première partie

En début de mois a eu lieu un stage de cuissons au cours duquel nous avons rempli et cuit sept fours bien remplis de différentes façons.
La cuisson est le moment clé de la poterie, si elle rate le travail réalisé en amont est perdu. Pas totalement puisque c’est aussi par l’expérience que l’on apprend et que l’on se souvient des erreurs.
Je vais essayer de donner quelques conseils de base pour permettre aux débutants de prendre le moins de risque possible et d’expliquer le phénomène d’explosion si redouté de tous et comment faire pour les éviter
Nous avions une multitude de pièces à cuire, certaines étaient polies, d’autres recouvertes de sigillée, d’autres brutes.. C’est cette variété qui était si intéressante

Le premier jour nous avons fait les choix des pièces à biscuiter pour le Raku, les pièces à enfumer aux végétaux, cheveux et plumes et le pit firing, le choix des pièces qui allaient cuire dans le four à bois.

Nous avons rempli deux fours à gaz, le grand d’un demi m3 et le petit de 120 l.
Les conseils à donner pour l’enfournement.
Ici pour cette cuisson c’était du biscuit, donc de la terre crue ou sigillée et les pièces pouvaient se toucher et même être les unes dans les autres.
bien sûr si on superpose on met les plus lourdes au dessous, on ne rentre pas deux bols l’un dans l’autre si les bords se touchent. On doit alors surélever celui du dessus pour que le bol du dessous puisse prendre son retrait
Les plaques d’enfournement sont posées sur trois piliers, toujours, c’est le point d’équilibre qui va permettre de ne pas déformer les plaques. Les piliers sont posés du bas du four jusqu’en haut au même endroit pour assurer un maintien de bas en haut au même endroit.
Certaines pièces ont été sorties à chaud pour pratiquer des enfumages à chaud, elles sont été posée le goulot vers la sortie pour que l’on puisse bien les attraper.
Chacun a bien regardé où ses pièces étaient posées et j’ai allumé le gros four le soir avant de partir avec un seul brûleur sur les quatre et une pression minimale de 0.05b, une grande flamme de briquet
Ceci pour que le four préchauffe toute la nuit et que les pièces soient séchées à cœur. C’est la garantie de la bonne cuisson; Ce ne sont pas les bulles qui font exploser la terre mais l’humidité qui peut rester au cœur de la paroi. Si la terre est bien sèche et qu’il y a des bulles raisonnables bien sûr, le seul effet sera une fente ou même peut être pas de réaction. La terre est poreuse, surtout la terre chamottée et si la courbe de cuisson est douce, l’air emprisonné peut s’échapper.
Le lendemain matin, le four était à 280 et nous avons pu allumer les trois autres brûleurs pour commencer la cuisson qui a été très progressive. Nous avons pris notre temps jusqu’à 400°. Il y avait des sculptures très épaisses. au bout de trois heures de feu doux nous avons augmenté le gaz progressivement et avons pu défourner en milieu d’après midi. Je n’ai pas la courbe sous les yeux mais si il n’y a pas de préchauffage, on fait entre deux et quatre heures de préchauffage au minimum, Quand je parle de deux heures c’est sur des pièces tournées très fin et quand je dis quatre heures c’est quand les pièces sont épaisses et très sèches. Si on craint qu’il reste de l’humidité on préchauffe plus longtemps.
En mettant un miroir au dessus de la cheminée on voit si il y a de la buée.
Un signe qui ne trompe pas, c’est que le four refuse de monter en température. L’humidité pompe des calories pour sécher et lorsque tout est sec le four commence à monter un peu en température alors qu’on ne rajoute pas de gaz. Je cuis toujours à très basse pression, cheminée pratiquement fermée pour que la chaleur reste à l’intérieur du four. Si en fin de cuisson je mets plus de pression, je règle la cheminée pour ne pas créer de réduction (la réduction est provoquée par une mauvaise combustion, trop de gaz ou de bois par rapport au volume restant libre dans le four et l’ouverture de la cheminée. Une autre réduction peut être provoquée en réduisant l’air secondaire d’arrivée au brûleurs. Ce sont des brûleurs à air induit. Si vous souhaitez plus de précisions, il y a plein de très bons sites comme Smart conseil ou d’autres potiers qui font des articles plus détaillés que celui là.
La courbe de cuisson doit être également progressive. Dans un message suivant je donnerai plusieurs courbes, biscuit, Raku, four à bois.
Pendant la cuisson, les élèves se sont exercés à attraper les pièces à froid avec les gants et les pinces.

Une fois la cuisson terminée, après la première surprise de l’ouverture du four en fusion

Chacun a pris ses pièces et a enfumé avec les végétaux que nous avions collecté sur place, des cheveux et des plumes. Quand la pièce est trop chaude, le combustible brûle avec le carbone et il faut attendre un peu que la pièce refroidisse pour que le carbone se fixe sur la pièce. Sur la terre sigillée, bien évidemment, les résultats sont plus beaux.

Après une petite toilette, nous avons pu admirer les résultats obtenus simplement en sortant les pièces chaudes et en posant les matériaux d’enfumage dessus. Quelques copeaux ont été mis à l’intérieur pour ne pas qu’il y ait le contraste fort entre un intérieur blanc et un extérieur enfumé

Tout ça sous l’œil attentif de Casquette qui ne perdait rien de ce qui se passait. Biscotte n’était pas loin parce que lorsqu’on ramasse des végétaux ils ont toujours quelques touffes d’herbe :) Et quand les stagiaires arrivent certains ont du pain sec… A bon entendeur, si vous venez, il y a deux gourmands à quatre pattes qui adorent les épluchures, les pommes, carottes, choux et autres légumes, le pain sec, l’herbe….

C’étaient deux journées bien remplies avec en plus du choix des pièces, du remplissage des fours, on a fait la théorie des argiles, des cuissons avec les courbes et tout le flot de questions ordinaires qui accompagnaient la peur du feu, du four, du gaz…
Dans une prochaine page je donnerai les courbes de cuisson et le montage du four à bois avec la cuisson et les conseils.
Pour avoir plus de photos vous pouvez aller sur la page
Pour visiter le site
Pour venir visiter l’atelier et l’exposition, appelez moi pour qu’on prenne rendez vous 0685230152

Formation Raku du 23 au 27 octobre 2017 pour acquérir l'autonomie complète

Suite à plusieurs demandes j'ai ajouté un stage spécial raku de 40 heures du 23 au 27 octobre 2017 avec cinq cuissons dont une au bois pour les enfumages qui va permettre aux personnes qui ont un four électrique d'avoir de beaux résultats d'enfumage. Nous verrons aussi les différents types de fours, différents types de cuissons et comment se fabriquer facilement un four pour le Raku, au gaz ou au bois. Ce stage peut être pris en charge pour les artisans, artistes, demandeurs d'emplois, salariés, professions libérales... Un dossier de demande de prise en charge est alors établi.   Voici le lien vers le site de l'atelier avec les pages qui ménent aux différents stages http://laterreenfeu.fr/calendrier-prochaines-formations/   Une semaine intensive pour découvrir et pratiquer le Raku (40 heures) Du 23 au 27 octobre 2017 Les cours ont lieu du lundi au vendredi de 9h à 18h avec une pause vers 13h. Vous pouvez apporter votre pique nique. Ce stage Raku, assimilé à une formation technique théorique et de mise en application est pour répondre aux besoins de chacun dans la mesure du possible bien sûr, que vous ayez déjà pratiqué ou pas le Raku, si vous avez déjà un four à gaz ou à bois, si vous avez l'intention de vous en fabriquer un très simple, et même avec un four électrique, on peut faire du Raku en pratiquant une cuisson d'enfumage sur les pièces refroidies. si vous souhaitez approfondir une technique particulière, faire des recherches de coloration ou de matières, explorer le Raku nu, les enfumages de terres polies, ce sera possible Poteries enfumées dans des bidons à partir de pièces refroidies. Particulièrement intéressant pour ceux qui n'ont qu'un four électrique Travail aux engobes, Raku nu, nombreux essais, opacification et coloration de frittes, enfumages avec des végétaux, divers matériaux. Expérimentations diverses. QUATRE CUISSONS au gaz et la dernière d'enfumage au bois avec les courbes de cuisson. Les élèves conduisent les cuissons en binôme Le dégourdi des pièces crues et essais avec enfumages Une cuisson des cylindres d'essais pour avoir les résultats Une cuisson Raku sur les pièces, Raku nu et enfumages des frittes Une cuisson d'enfumage de pièces refroidies pour les personnes qui ont un four électrique et qui ne peuvent pas ouvrir leur four à chaud Calendrier jour par jour de la formation Raku     Lundi Présentation , tour de table, sortie des pièces apportées par les stagiaires Présentation du stage, des différentes cuissons par rapport aux résultats de cuisson L’historique du Raku Présentation d’essais de couleurs, les recettes Théorie sur les engobes. Préparation d’un engobe. Coloration d’un engobe. Utilisation des oxydes et des colorants de masse. La pose de l’engobe sur le tesson. Prise de décision par rapport aux différentes types de décor pour chaque pièce Pose des engobes sur les pots d’essais. Enfournement des pots d’essais dans le petit four Pose des engobes sur les pièces Mardi Mise à feu du petit four à gaz pour les pots d’essais. Les élèves mèneront la cuisson par deux à tour de rôle et seront « responsables » de noter sur le cahier de cuisson la courbe à tour de rôle Les décors. Travail de gravures. Travail de réserves. Travail de couleurs. Décor sur les pièces Enfournement dans le four à gaz des pièces pour la première cuisson de biscuit.   Mercredi Défournement des pots d’essais. Théorie du Raku nu. Passage de la première couche alumine silice sur les pots d’essais en Raku nu Théorie des frittes. Utilisation, préparation. Coloration et opacification d’une fritte Passage des frittes et enfournement des pots d’essais émaillés. Mise à feu du four à gaz. Les élèves mèneront la cuisson par deux à tour de rôle et seront « responsables » de noter sur le cahier de cuisson la courbe à tour de rôle Défournement et enfumage des pots d’essais Pendant la cuisson Les courbes de cuisson, terre crue, cuisson Raku Les différents types de fours, gaz, bois, flamme directe, flamme renversée, four artisanaux, fours en briques…. Exercice de prise des pièces avec les pinces et les gants car en fin de cuisson chaque élève sortira du feu deux pièces pour pratiquer des enfumages avec différents matériaux d’enfumage Préparation des différents matériaux d’enfumage, herbe, copeaux, papier, plumes, cheveux, fleurs, paille, des bassines, du matériel…. Défournement à chaud et enfumages de deux pièces en sortie de four en fusion. Enfumage aux végétaux et enfumages à la plume et aux cheveux JeudiDéfournement des biscuits dans le four refroidi Emaillage des pièces le matin avec frittes, frittes opacifiées, frittes colorées et opacifiées. Enfournement Cuisson l’après midi menée par les élèves. Défournement et enfumage aux copeaux. Nettoyage des pièces VendrediCuisson d’enfumage en bidon sur des pièces refroidies qui ont été réservées à cet effet Nettoyage de l’atelier Analyse complète des résultats de cuisson Questions réponses Fin du stage   LE PROGRAMME DES COURS THÉORIQUES ET PRATIQUES L'historique du Raku. Dynastie de potiers japonais. Les différentes terres à Raku, les règles à respecter. Les différents types de Raku. Les glaçures, les frittes, les oxydes colorants. Les engobes et les ocres. Réalisation de pots d’essais d'engobes colorés, et de diverses techniques de décoration. Les différents types de fours Les courbes de cuisson LES GLACURES Les différents types de glaçures. Composition des glaçures. Le rôle des différents oxydes qui les composent. Les oxydes colorants et leur utilisation. Températures différentes, glaçures différentes. Préparations, pesées, mise en eau. Application sur les pièces.   LA CUISSON ET LES FOURS Les différentes terres à Raku et leurs différentes températures de cuisson. Cuissons de dégourdi, de Raku et d'enfumage à partir de pièces refroidies. Cuissons oxydantes, cuissons réductrices. Différents types de fours, bois, gaz. comment s'en fabriquer un facilement  Sophie Houdebert. Au Grès du Feu, Les Faux, 24290 Valojoulx Pour tous renseignements 0685230152 sofiterre@gmail.com Pièces à préparer La taille à respecter est importante pour la place dans le four   Six cylindres avec fond, tournés ou faits à la plaque de 8 mm d’épaisseur de 15 cm de haut et de 10 cm de diamètre. Cinq en terre Raku blanche et un en terre Raku rouge. Un en terre blanche et celui en terre rouge seront à polir pour les essais de Raku nu. Un blanc et un rouge seront à polir et à laisser sécher (pour Raku nu) Une dizaine de pièces, neuf en terre à Raku blanche et une en terre Raku rouge avec ouverture pour glisser la pince dedans Trois pièces peuvent avoir une taille de 20cm en tous sens au maximum Les sept autres seront plus petites, 10 cm en tous sens au maximum . Deux ou trois peuvent être des bols La forme est libre, mais elle doivent avoir une ouverture pour être faciles à attraper avec la pince. Éviter les couvercles, ça fait une pièce de plus à attraper. Galets avec ouverture, formes organiques sans ajouts fragiles, pyramides avec un trou pour attraper, boules avec ouverture, bols, petites sculptures pas trop fragiles à cause du choc thermique et en respectant les tailles, etc… Les contraintes sont la taille pour que tout entre dans le four, la fragilité au choc thermique et la facilité de prise des pièces en fusion Une pièce blanche et une pièce rouge seront à polir et à mettre à sécher (au moins, c’est pour le Raku nu) Si vous souhaitez approfondir le Raku nu et les enfumages, vous pouvez en polir plus. C’est à voir ensemble. Les autres seront mises à sécher. Si vous souhaitez en polir certaines en plus de celles du raku nu, vous pouvez. Cela change le réseau de craquelures Parmi les terres de Céraquitaine, je conseille le grès OMAHA, blanc bien chamottée, la PFCHF pour le tournage, faïence rouge bien chamottée qui résiste bien aux chocs (pas pour le modelage) La KYUCHU (Fuji), faïence blanche chamottée, se polit très bien, très bonne résistance aux chocs Les grès chamottés SiO2 résistent très bien La PRAI résiste moyennement aux chocs thermiques, comme la chamotte est fine les formes fermées ou presque sont recommandées. Modelage, plaque, tournage. Excellents résultats. la FRCHI, faïence rouge chamotte fine, mêmes remarques que pour la PRAI, chamotte fine LES TERRES DE BAILLET sont sans risque au niveau du choc thermique, elles se tournent et se modèlent. Elles sont blanches mais peuvent être engobées en rouge, c’est le même résultat Si vous ne souhaitez pas acheter plusieurs argiles ou si vous avez une argile blanche qui vous convient, engobez en rouge pour les résultats rouges. Si c’est compliqué ce que je dis, n’en tenez pas compte, prenez de la terre rouge et de la terre blanche Ce sont quelques argiles que je connais bien si vous avez besoin. Si vous avez déjà vos argiles n’en tenez pas compte. David de Céraquitaine fait le prix à la tonne même si on prend des petites quantités et 15 % sur les outils et matières premières aux élèves de l’atelier. Il livre gratuitement dans toute l’Aquitaine et bien sûr à l’atelier pendant le stage. Vous pouvez aussi passer commande avant de venir, il livrera pendant le stage. Céraquitaine fait partie du groupe « Les Cousins », vous pourrez donc trouver ces références chez eux selon votre lieu de résidence. Outils pour le Raku Ce sont les outils à apporter pour le stage. Ils vous permettent d'avoir tout ce qu'il faut pour pratiquer pendant le stage et de pouvoir travailler après le stage dans votre atelier. Cela me permet aussi de vous apprendre l'utilisation de certains outils. Fixateur à vernis Pinceaux larges queue de morue pour les fonds, moyens et des pinceaux plus fins pour les décors plus précis C'est le strict minimum en pinceau. Les pinceaux japonais sont excellents (plusieurs tailles) Une ou deux éponges Deux ou trois bassines Une tournette de table Des chiffons Une petite balance de précision à 0.1g Un couteau pointu Une pointe pour graver Des torchons, des chiffons Une boîte pour les outils qui seront marqués pour que chacun reconnaisse les siens Un cahier et des stylos Une poire à engobe, Des gants pour le Raku (gros gants rouges pour la soudure dans les magasins de bricolage. Pas les gris qui sont trop fins) Chez les marchands de matériel céramique ils sont beaucoup plus chers Une pince Raku Possibilité d'en acheter au ferronnier, des droites ou des rondes pour pièces rondes à 20€. Prix hors taxe ou net en espèces Commandez les au plus vite si vous les voulez Prévoir une veste pas synthétique pour se protéger de la chaleur lors du défournement Un masque pour la fumée et des lunettes de soudeur pour la chaleur Clé USB pour récupérer les photos du stage. 10Go minimum si il y a des films tournés pendant le stage.         Cuisson d'enfumage sur pièces cuites refroidies Pour avoir tous les renseignements pratiques et le programme détaillé : rendez vous sur le site http://laterreenfeu.fr/stage-special-cuissons-et-raku/ Tarifs Le coût de la formation s’élève à 720 € (adh), 750€ (non adh) pour la semaine, le matériel et les cuissons. L'adhésion pour une année est de 40€ Pour une prise en charge dans le cadre de la formation professionnelle, artisans, artistes, Fongécif, reconversion, salariés... Il faut établir un dossier de demande de prise en charge Le tarif est calculé selon le barème de la Chambre des Métiers 28€ /h Pour que l’inscription soit enregistrée, un acompte de 200 € est demandé. Le chèque est à mettre à l'ordre de Au Grès du Feu et à envoyer à  Au Grès du Feu, Les Faux, 24290 Valojoulx Pour tous renseignements Sophie Houdebert   0685230152 sofiterre@gmail.com

Stage Raku intensif du 23 au 27 octobre 2017

Le Raku

Une semaine intensive pour découvrir et pratiquer le Raku (40 heures)

Du 23 au 27 octobre 2017

Les cours ont lieu du lundi au vendredi de 9h à 18h avec une pause vers 13h. Vous pouvez apporter votre pique nique.

Ce stage est pour répondre aux besoins de chacun dans la mesure du possible bien sûr, que vous ayez déjà pratiqué ou pas, four à gaz, four électrique, on peut faire du Raku.
si vous souhaitez approfondir une technique particulière, faire des recherches de coloration ou de matières, explorer le Raku nu, les enfumages de terres polies, ce sera possible

Poteries enfumées dans des bidons à partir de pièces refroidies. Particulièrement intéressant pour ceux qui n'ont qu'un four électrique

Travail aux engobes, Raku nu, nombreux essais, opacification et coloration de frittes,
enfumages avec des végétaux, divers matériaux. Expérimentations diverses.

TROIS CUISSONS

Le dégourdi des pièces crues et essais avec enfumages
Une cuisson Raku sur les pièces, Raku nu et enfumages des frittes
Une cuisson d'enfumage de pièces refroidies pour les
personnes qui ont un four électrique et qui ne peuvent pas ouvrir leur four à chaud

LE PROGRAMME DES COURS THEORIQUES ET PRATIQUES

L'historique du Raku. Dynastie de potiers.
Les différentes terres à Raku, les règles à respecter.
Les différents types de Raku.
Les glaçures, les frittes, les oxydes colorants.
Les engobes et les ocres.
Réalisation de pots d’essais d'engobes colorés, et de diverses techniques de décoration.

LES GLACURES

Les différents types de glaçures.
Composition des glaçures.
Le rôle des différents oxydes qui les composent.
Les oxydes colorants et leur utilisation.
Températures différentes, glaçures différentes.
Préparations, pesées, mise en eau.
Application sur les pièces.



LA CUISSON

Les différentes terres et leurs différentes températures de cuisson.
Cuissons de dégourdi, de Raku et d'enfumage à partir de pièces refroidies.
Cuissons oxydantes, cuissons réductrices.

TARIF

Le coût de la formation s’élève à 720 € (adh),
750€ (non adh) pour la semaine,
le matériel et les cuissons.
L’adhésion pour une année est de 40€
Pour une prise en charge dans le cadre de la formation professionnelle, artisans, artistes, Fongécif, reconversion, salariés… Il faut établir un dossier de demande de prise en charge

Le tarif est alors calculé selon le barème de la Chambre des Métiers 28€ /h

Pour que l’inscription soit enregistrée,
un acompte de 200 € est demandé.
Le chèque est à mettre à l’ordre de Au Grès du Feu et à envoyer
à  Au Grès du Feu, Les Faux, 24290 Valojoulx
Pour tous renseignements 0685230152

sofiterre@gmail.com

 Outils pour le Raku

Racloirs acier
Fixateur à vernis
Pinceaux larges queue de morue pour les fonds, moyens et fins pour les décors plus fins
C'est le strict minimum en pinceau.
Les pinceaux japonais sont excellents (plusieurs tailles)
Couteau à palette
Une ou deux éponges
Deux ou trois bassines
un tamis 60
Des chiffons
Un couteau pointu
Une pointe pour graver
Des torchons, des chiffons
Une boîte pour les outils qui seront marqués pour que chacun reconnaisse les siens
Un cahier et des stylos
une poire à engobe,
Des sacs en plastique très fin pour polir (pour peser les légumes par exemple)
Des gants pour le Raku (gros gants rouges pour la soudure dans les magasins de bricolage. Pas les gris qui sont trop fins) Chez les marchands de matériel céramique ils sont beaucoup plus chers
Une pince Raku
Possibilité d'en acheter au ferronnier 15€ les droites, 20€ les rondes pour pièces rondes. Prix hors taxe ou net en espèces
Il faut une commande de cinq pinces au minimum pour ces prix là mais ce ne sera pas beaucoup plus cher et elles sont très bien. Commandez les au plus vite si vous les voulez
Prévoir une veste pas synthétique pour se protéger de la chaleur lors du défournement
Un masque pour la fumée et des lunettes de soudeur pour la chaleur
Clé USB pour récupérer les photos du stage. 10Go minimum si il y a des films tournés pendant le stage.
Des pierres à polir, cuillers avec manches sans marque. On polit avec le manche

Pièces à préparer

Lisez bien plusieurs fois, à chaque stage il y a des personnes qui ne respectent ou ne comprennent pas ce qui est demandé; Posez moi des questions si vous avez besoin de précisions.
Les instructions sont précises pour différentes raisons que je vous expliquerai en stage

Six cylindres avec fond,

tournés ou faits à la plaque de 8 mm d'épaisseur de 15 cm de haut et de 10 cm de diamètre. Cinq en terre Raku blanche et un en terre Raku rouge.

Un blanc et un rouge seront à polir et à laisser sécher (pour Raku nu)

Une dizaine de pièces de 20 cm maximum en tous sens, neuf en terre à Raku blanche et une en terre Raku rouge avec ouverture pour glisser la pince dedans

La forme est libre, elle doivent avoir une ouverture pour être faciles à attraper avec la pince. Éviter les couvercles, ça fait une pièce de plus à attraper.

Galets avec ouverture, formes organiques sans ajouts fragiles, pyramides avec un trou pour attraper, boules etc...

Les contraintes sont la taille pour que tout entre dans le four, la fragilité au choc thermique et la facilité de prise des pièces en fusion

Une pièce blanche et une pièce rouge seront à polir et à mettre à sécher (au moins, c'est pour le Raku nu) Si vous souhaitez approfondir le Raku nu et les enfumages, vous pouvez en polir plus. C'est à voir ensemble.
Emballer correctement sans air
Les sept autres seront laissées blanches et mises à sécher

Parmi les terres de Céraquitaine, je conseille la KYUCHU (fuji), faïence blanche bien chamottée qui se polit très bien, le grès OMAHA
la PFCHF pour le tournage, faïence rouge bien chamottée qui résiste bien aux chocs (pas pour le modelage)
La PRAI résiste aux chocs mais comme la chamotte est fine les formes fermées ou presque sont recommandées. Modelage, plaque, tournage. Excellents résultats.
la FRCHI, faïence rouge chamotte fine, mêmes remarques que pour la PRAI, chamotte fine
Les terres de Baillet sont sans risque, elles se tournent et se modèlent. Elles sont blanches mais peuvent être engobées en rouge, c'est le même résultat

Si vous ne souhaitez pas acheter plusieurs argiles ou si vous avez une argile blanche qui vous convient, engobez en rouge pour les résultats rouges. Si c'est compliqué ce que je dis, n'en tenez pas compte, prenez de la terre rouge et de la terre blanche

STAGE SPECIAL CUISSONS ET JOURNEE RAKU

Du 2 au 6 octobre  2017   (40 heures)

Les cours ont lieu du lundi au vendredi de 9h à 18h00 avec une pause vers 13h. Vous pouvez apporter votre pique nique. Le temps peut déborder le soir avec les cuissons...

Quelques photos de pièces d'élèves en terres enfumées et Raku



Cuisson d'enfumage sur pièces cuites refroidies

Raku nu, opacification et coloration de frittes
Enfumages avec des végétaux, divers matériaux. Expérimentations diverses.
Trois cuissons avec enfumages et une cuisson d'enfumage de pièces refroidies pour les personnes qui ont un four électrique et qui ne peuvent pas ouvrir leur four à chaud

Au programme,

Une cuisson gaz  biscuit avec les pièces apportées par les stagiaires qui seront destinées au Raku ou au Pit firing

Une journée spéciale Raku. Emaillage des pièces biscuitées cuites la veille, Raku nu, frittes opacifiées, défournement, divers enfumages

Une cuisson bois dans un four bidon avec défournement d'une pièce polie ou sigillée pour chaque participant

Les courbes de cuisson, différents types de fours, différents fours à bois. comment mener une cuisson bois

Cuisson type Pit firing en fosse



Les différents sujets abordés

LA CUISSON

Les différentes terres et leurs différentes températures de cuisson.

Cuissons de dégourdi, de Raku, de grès.

Cuissons oxydantes, cuissons réductrices.

LES DIFFERENTS TYPES DE FOURS

Fours à gaz
Fours à bois
Flamme directe
Flamme renversée
Four bidon
Fosse d'enfumage

LES DIFFERENTES COURBES DE TEMPERATURE SELON LES CUISSONS ET LA TEMPERATURE

Cuisson de biscuit ou dégourdi
Cuisson d'émail
Cuisson Raku
Cuisson au bois avec défournement d’une pièce à chaud
Cuisson Pit firing

LES GLACURES

Les différents types de glaçures pour le Raku
Composition des glaçures.
Le rôle des différents oxydes qui les composent.
Les oxydes colorants et leur utilisation.
Températures différentes, glaçures différentes.
Préparations, pesées, mise en eau.
Application sur les pièces.

POUR LE  RAKU

Raku nu, opacification et coloration de frittes
Enfumages avec des végétaux, divers matériaux. Expérimentations diverses.

Trois cuissons avec enfumages dont une cuisson d’enfumage de pièces refroidies pour les personnes qui ont un four électrique et qui ne peuvent pas ouvrir leur four à chaud

PREPARATION DES PIECES POUR LE PIT FIRING ET DE LA FOSSE DE CUISSON

Préparation des matériaux
Préparation et choix des pièces
Faire les papillotes avec les matériaux d'enfumage
La mise en place des papillotes dans la fosse avec le matériau de cuisson
Le choix du bois
Mise à feu, cuisson

Cuisson en pit firing

Cuisson bois et défournement d’une pièce polie en fusion



Pour avoir tous les renseignements pratiques et le programme détaillé : rendez vous sur le site

http://laterreenfeu.fr/stage-special-cuissons-et-raku/

Au Grès du Feu, Les Faux, 24290 Valojoulx
Pour tous renseignements: Sophie Houdebert  0685230152
sofiterre@gmail.com

Stage de terres sigillées avec installation d'un four à bois, cuisson au bois, défournement en fusion

Demain nous installons ce four. Ce n'est pas le même stage mais le même four :)

C’est le dernier stage prévu que je vais faire pour le moment. Maintenant que j’ai le grand four à porcelaine, je vais passer un long temps à préparer les pièces qui vont aller dans ce four et prendre du temps pour la création.

Il y aura peut être des week end, des portes ouvertes, c’est sûr mais plus de programme de formations longues comme j’ai pu le faire auparavant.

La suite est à créer, je tourne une page de plus de trente ans d’enseignements pour concrétiser mes rêves de potière avec mon nouvel ami le grand four.
Je continuerai à envoyer des fiches pédagogiques et partager mes recettes comme je le fais d’habitude au rythme de mon temps

Mais maintenant, le programme de ce stage
Tout d’abord, des images de l’installation du four dans lequel nous allons cuire puis le programme. Les personnes inscrites ont reçu une liste des poteries à préparer en terre chamottée et des outils à apporter.

Quelques images de la dernière cuisson

 Programme :

Préparation de terres sigillées avec l'argile ramassée dans la nature que chaque élève aura apportée et mise en poudre
Apprentissage de la pose de la sigillée
Différentes techniques de décors
Installation d'un four à bois
Cuisson au bois avec défournement des pièces en Raku
Cuisson au gaz avec défournement puis enfumages avec divers matériaux
Nettoyage des pièces
Rangement de l'aire de cuisson et de l'atelier
Analyse des résultats

Tarifs

Le coût de la formation s’élève à 550€ (adh)
et à 570 € (non adh) pour l'enseignement,
le matériel et les cuissons si c’est un financement personnel.
L’adhésion pour une année est de 40€
Pour que l’inscription soit enregistrée, un acompte de 180 € est demandé à l’ordre de « Au grès du feu » .

Dans le cas d’une prise en charge par l’employeur ou l’Etat, nous consulter pour faire un dossier. Pour les artisans, les auto entrepreneurs c'est le FAFCEA. Prise en charge rapide et complète. Pour les professions libérales le FIFPL, pour les intermittents AFDAS,  les employeurs etc... selon votre situation

Les pièces des élèves en terre chamottée. Tournées, modelées, travaillées à la plaque ou au colombin

Préparation et filtrage des argiles apportées par les élèves pour obtenir la sigillée.



Les essais et différentes façons de passer la sigillée, de faire des décors. Trempage, passage au pinceau, décors en réserves, couches superposées, gravures, pochoirs…
Photos du stage de deux semaines en mars. Une cuisson au gaz, une cuisson au bois, un défournement Raku, réserves d’enfumages dans papillotes, cuisson au bois.



Résultats de la cuisson des pièces des élèves.



Pour ce stage, nous installerons un four à bois très facile à fabriquer dans un bidon avec de la fibre et nous cuirons au bois en défournant des pièces pour les enfumer


Une fois l’enfournement terminé on peut faire la mise à feu

Puis le défournement à chaud

Puis l’enfumage des poteries encore dans le four en jetant des copeaux

Puis l’ouverture totale du four pour enfumer totalement






















































































































































































































































































































































































































Et après refroidissement, le nettoyage

Nous ferons aussi une cuisson au gaz avec défournement à chaud pour faire des enfumages avec divers matériaux

































































































Pour venir : http://laterreenfeu.fr/contact/ou-nous-trouver/

La page avec plein et plein de photos. J'ajoute au jour le jour les photos de la construction du four à bois

http://laterreenfeu.fr/calendrier-prochaines-formations/tournage/

http://laterreenfeu.fr/formations-pro/contenu-pedagogique/

Pour me joindre sofiterre@gmail.com

Renseignements : 0685230152
LA PAGE

Adresse :  Valojoulx lieu dit "Les Faux " 24290 Valojoulx (Route de Thonac à La chapelle Aubareil)
Et si vous avez juste envie de passer voir ce qui se passe, n’hésitez pas, vous pouvez visiter et partager un moment sur rendez vous
Il est indispensable de téléphoner avant  de venir
Il y a aussi une exposition vente.

Vous pouvez visiter le site http://laterreenfeu.fr et

La Terre en Feu
La Terre en Feu, Valojoulx.

Le Raku. Une tradition et une dynastie de potiers.

Bol noir raku pour le thé, type Kuroraku.
Connu sous le nom d’Amadera, atelier
de Chōjirō. Époque Azuchi Momoyama,
XVI^e siècle. Musée national de Tokyo

Sô’nyû, 1668-1720. Bol à thé, "Oimatsu" (Vieux pin). Grès à couverte noire (raku). Tokugawa, vers 1700. Vue de profil. Musée d'art asiatique de Berlin

Le « Raku » est le fruit de la rencontre entre un artisan et un lettré,d’une poterie paysanne et d’un rituel raffiné étroitement lié à la philosophie Zen qui met l’accent sur la beauté de la simplicité et du naturel. Dans le Japon du 16ème siècle, Chojiro, fils du potier coréen Ameya, fabrique des bols à riz dans la tradition de sa famille coréenne.
A la même époque, le maître de thé Sen No Rikyu élabore les règles de la cérémonie du thé. Il trouve dans la production de Chojiro un esprit et une simplicité appropriés à l’esprit Zen. Il commande alors à l’artisan un bol qu’il a, dit-on, dessiné lui même.Hideyoshi, dictateur militaire, sensible à l’art de thé honora la mémoire de Chojiro en accordant à son successeur Jokei un sceau d’or porteur de l’idéogramme « Raku » qui signifie « aise, joie, bonheur, sérénité ». Ainsi, la dynastie de potiers « Raku », forte de son titre et de ses commandes officielles, se perpétue encore jusqu’à la 15ème génération qui, de nos jours travaille encore à Kyoto.




Raku Kichizaemon XV  Né en 1949 à Kyoto. Descendant à la XI^e génération de la famille de potiers Raku (plus précisément, XIV^e du nom Kichizaemon après le fondateur Chôjirô). Directeur et président du conseil d’administration du Raku Museum de Kyoto. Titulaire d’un diplôme du département de sculpture de l’Université des arts de Tokyo, obtenu en 1973. A ensuite étudié pendant deux ans à l’Academia delle Belle Arti de Rome. En 1981, il est devenu l’héritier en titre de la famille Raku, sous le nom de Raku Kichizaemon XV. Lauréat de nombreux prix dont la médaille d’or de l’Association de la céramique japonaise (Nihon tôji kyôkai, 1991). Chevalier de l’Ordre des arts et des lettres français (2000). En 2007, il a conçu une salle d’exposition et un pavillon de thé pour le Sagawa Museum à Moriyama, dans la préfecture de Shiga. Auteur de nombreux ouvrages dont Chawan ya (éd. Tankôsha, 2011), Raku : A Legacy of Japanese Tea Ceramics (écrit en collaboration avec son fils Raku Atsundo, éd. Seigensha, 2015) et Raku Kichizaemon (Raku Museum, 1994).

La cérémonie du thé au japon (ou voie du thé), qui embrassait les pensées philosophiques et religieuses derrière un rituel, de 1550 à 1850, était de loin la plus importante influence de la culture japonaise. Les racines culturelles et religieuses proviennent du Bouddhisme Zen. La simplicité et l’austérité du Zen attirait la classe des Samouraïs qui rejetaient le faste de la cour impériale. Dans les temples Bouddhistes de Chine, le fait de boire le thé était considéré par les moines comme une aide à la méditation. Pendant tout le 15ème siècle, le Zen s’étendit très largement à travers tout le Japon et la cérémonie du thé commença à avoir une réelle influence avec la construction de la première maison de thé, par le «Shogun» (dictateur militaire) Yoshimasa.
Le rôle du «maître de thé était de la plus haute importance. Il était attentif à chaque détail esthétique de la maison, du choix de la vaisselle et des accessoires.

L’atmosphère devait être particulièrement paisible pour les invités choisis.Une image utilisée par les pratiquants de la cérémonie du thé était que « le reste du thé au fond du bol était comme la flaque d’eau restant au creux du rocher après la pluie». On peut ainsi sentir la relation profonde qui existe entre la terre, le bol et le minéral qui le recouvre….

LES OBJETS DE LA CEREMONIE DU THE :
Les ustensiles de la cérémonie du thé doivent conjuguer deux qualités : simplicité et beauté. Pour répondre aux principes établis par Sen no Rikyu, chaque objet choisi doit évoquer chez le participant à la fois contemplation et humilité. L'objet le plus important reste le Chawan, bol de thé en céramique. Sa forme parfois imparfaite rappelle la simplicité, mais sa décoration en fait un objet remarquable. C'est dans ce bol que sera préparé le thé.

Les petits pots contenant le thé en poudre appelés Chaire ( thé fort ) ou Natsume ( thé léger ) sont généralement des objets de collection, très recherchés des collectionneurs. La longue louche ( Hisaku ) servant à transvaser l'eau chaude de la bouilloire ( Chagama ) vers le bol ( Chawan ) est taillée parfaitement dans une longue tige de bambou.

Deux éléments très importants président également dans la cérémonie du thé : la petite spatule ( Chashaku ) qui permet de verser le thé en poudre, et surtout le fouet ( Chasen ) qui permettra de mélanger la poudre de thé et l'eau, pour réaliser ce breuvage si spécifique. On notera parfois la présence d'une réserve d'eau froide sous la forme d'un récipient cylindrique ( Mizusashi ). Enfin élément indispensable pour répondre au besoin de propreté indispensable dans toute cérémonie Japonaise : la pièce de tissu ( Chakin) qui permettra de garder un aspect immaculé à tous les objets.


Tandis que se développait cette philosophie, les japonais abandonnèrent les bols chinois qu’ils utilisaient depuis de siècles pour la poterie des potiers coréens. Peu à peu, les techniques se modifièrent pour répondre aux exigences et aux idéaux de cette nouvelle forme de cérémonie du thé .Jusqu’à une époque très récente, le « Raku » était utilisé au Japon uniquement pour la fabrication de bols réservés à ce rituel. Ils avaient tellement de valeur que les dictateurs militaires au Japon les décernaient comme distinction honorifique.

La technique du Raku
Le Raku est pratiqué de nos jours de façon plus ou moins traditionnelle. Pas toujours avec la mentalité originelle mais cela reste toujours le contact direct avec le feu et les éléments qui font son attrait.
Sa particularité est le résultat imprévu et la spontanéité.
Les pièces sont retirées en fusion des flammes pour être enfumées dans divers matériaux, herbes, foin, copeaux, divers végétaux, journaux….
C’est une technique répandue par la facilité de la mise en œuvre et par le caractère particulier des craquelures révélées par l’enfumage ou des effets sur les glaçures opaques.

Comment le pratiquer de façon simple
Fabrication des poteries de type Raku

Les poteries « Raku » sont façonnées à l’aide d’une argile chamottée. Cette terre doit pouvoir résister au choc thermique, c’est pourquoi on lui incorpore de l’argile déjà cuite, broyée, jusqu’à une proportion de 35%. On utilise des terres à grès qui cuisent normalement à haute température (1300°) qui vont rester « souples » lors du défournement grâce à une sous-cuisson. Une terre trop cuite serait fermée et casserait. Des faïences bien chamottées sont également bien résistantes


Au cours du façonnage et du séchage, les pièces peuvent être polies à l’aide de galets doux, d’un manche lisse de cuillère. On peut les recouvrir d’un engobe, les polir à nouveau, jusqu’à obtention d‘une paroi très lisse et très douce, poser des engobes qui seront émaillés par la suite, ou non, décorer à l’aide d’outils…. et on les laisse sécher.

Une fois polies les pièces peuvent être biscuitées pour faire du Raku nu.
On peut également laisser la terre nue, la cuire et faire le décor avec l’émail ou l’enfumage lors de la deuxième cuisson..
Les poteries vont cuire une première fois vers 950°/1000° et vont être recouvertes après cuisson entièrement ou partiellement d’une fritte ou d’un émail. Là aussi, tout est possible, chaque type de fritte va donner des résultats différents et peut être travaillée à l’infini.
Une fritte est une glaçure obtenue par la fusion de matériaux insolubles comme par exemple la soude et la potasse avec de la silice et autres composants selon le résultat souhaité; Les matériaux sont portés en fusion, puis la fusion est versée dans de l’eau ce qui va faire une poudre de verre appelée silicate. Les matériaux solubles deviennent alors insolubles et peuvent être utilisés à basse température. Je ne veux pas être trop technique, il existe de bons manuels qui expliquent cela. En stage nous apprenons à bien comprendre le processus

Une fritte colorée et des bols émaillés prêts à cuire

Essais de frittes réalisés au cours d’un stage

Décoration sur cru aux engobes
On peut décorer les pièces sur cru à l’aide d’oxydes dilués dans l’eau ou d’engobes.
Pour connaître les couleurs il est indispensable de faire ses propres essais.
Pour toutes les couleurs claires on partira d’une poudre d’argile blanche que l’on prépare soi même pour ne pas avoir de défloculent dedans. La plupart des argiles de coulage en poudre qui sont vendues dans le commerce contiennent du défloculent. Pour les tourneurs il est facile de garder les tournassures. Sinon on fait des plaques très fines que l’on concasse après séchage complet.

Travaux d’élèves. Japonisants, plus modernes , colorés, tessons d’essais…


La seconde cuisson se passe très rapidement, entre une et deux heures dans un four à gaz, plus pour un four à bois.

Une fois que le four est chaud, on peut rajouter des pièces et le temps est déterminé par la fonte du revêtement. Lorsque le potier voit que l’émail est cuit, il ouvre le four, attrape les pièces en fusion avec de grandes pinces spéciales après avoir mis des gants et s ‘être protégé. Les poteries peuvent être plongées dans l’eau partiellement ou totalement, rapidement pour créer des réseaux de craquelures spéciaux ou être posées dans les matériaux d’enfumage (copeaux, paille, sciure, herbe, papier…) directement ou après un cours temps d’attente pour créer élargir les craquelures. L’émail se fissure et c’est ce qui permet au carbone de se fixer dans la terre et de laisser un décor apparent. Là aussi, pas de règle bien précise, chaque potier enfume à sa façon, plus ou moins et c’est son expérience et sa sensibilité qui va donner leur caractère aux pièces.

Lorsque l’on travaille à la façon des potiers japonais, on rentre en contact direct avec la fusion, avec l’aléatoire. On ne décide pas beaucoup, on rencontre le feu qui impose sa puissance et de cette intimité naît le silence et le secret.
Pratiquer le «Raku» est comme un voyage dont on ne peut soupçonner les découvertes et les escales imprévues. C’est aussi partir à la recherche de sa propre sensibilité, d’une intimité intérieure à découvrir.

Quelques résultats de pièces d’élèves

Quelques tessons d’essais

Une semaine de formation Raku est prévue du 23 au 27 octobre. Acquisition de l’autonomie pour pratiquer.
Possibilité de prise en charge pour les auto entrepreneurs à la chambre des métiers, artistes à la Maison des Artistes, demandeurs d’emploi si ça fait partie d’un projet professionnel, artisans, intermittents etc… Un dossier est nécessaire.

Contact : Sophie Houdebert 0685230152

Programme de la formation sur le site :

http://laterreenfeu.fr/calendrier-prochaines-formations/stage-raku/

Les argiles, c'est quoi? De bonnes références testées au tournage, sigillées, basse et haute température

Petite fiche pédagogique que je vous partage. Cette fois, pas très attrayante, pas beaucoup de photos mais des indications et caractéristiques assez simples qui peuvent être utiles aux débutants. Il y aurait beaucoup plus à dire, bien sûr, chaque terre est unique même si il y a des familles d'argile, seuls les essais et l'expérience de chaque potier permettra de les connaître...

Bonne lecture...

La faïence

C'est l'argile la plus courante. La faïence a servi à réaliser la grande majorité des terres cuites ou séchées sur notre planète.

Elle est plastique. Parfois trop, surtout la variété rouge. Il faut alors la marier à une autre terre.

Les minerais rouges sont extrêmement courants sur terre mais beaucoup sont inutilisables à cause de la présence en eux de métaux alcalins . Cependant, la réserve de terre utilisable est immense.

Il existe également des variétés blanches, grises, etc., mais aussi des argiles chamottées (en principe artificiellement) d'usage courant en arts plastiques notamment. En fait, la faïence rouge convient autant à la sculpture qu'à la poterie.

La température de cuisson (et non de fusion intégrale) des faïences disponibles un peu partout dans le commerce est souvent de 850 à 1100°C. Elles contiennent tout au plus 2/3 de silice, les autres composants jouant le rôle de fondants.C'est ce qui fait que si on dépasse le point de cuisson, si elle arrive en fusion, elle fond et coule sur les plaques de cuisson. Elles contiennent peu d'alumine, agent de viscosité et moins de silice que le grès. Elles cuisent donc à plus basse température

La faïence reste poreuse, même sous la glaçure et il faudra avoir un accord parfait de coefficient de dilatation pour pouvoir faire de la faïence utilitaire non poreuse à l'utilisation.

Beaucoup de faïences peuvent être employées pures.

Plus plus on monte en température, plus elle sera cuite mais elle risque de fondre et se transformer en lave si on dépasse la température maximum, surtout pour les argiles rouges qui contiennent du fer, ce qui rend la terre plus fusible. Le manganèse aussi rend les argiles plus fusibles.

Le kaolin, composant des pâtes à porcelaine

Au-delà de ce qui a déjà été spécifié dans le glossaire et ci-dessus, ajoutons que le véritable kaolin chinois est réputé plus aisé à travailler, plus plastique que les autres variétés, très adapté aux travaux de poterie et cuisant bien blanc - comme le kaolin anglais, dit-on. Les kaolins, dans l'ensemble, ont un grain relativement grossier par rapport à d'autres terres à modeler

Les kaolins primaires seraient nettement plus plastiques et plus blancs après cuisson que les kaolins secondaires.

Rappelons que la température de fusion du kaolin est particulièrement élevée. Pour abaisser cette température et, lorsque l'on est en présence de certaines variétés, pour disposer d'une meilleure plasticité, il est courant de lui associer des terres à grain plus fin, notamment les ball clays, mais aussi, lorsque la plasticité est indifférente, à ce que l'on nomme "les silices".

Il est courant que le kaolin représente à peine la moitié du mélange. Un exemple type de mixture utilisée en poterie met en œuvre 40% de kaolin, 10% de ball clays, 20% de silices et 30% de feldspath (chiffres Daniel Rhodes, proportions confirmées par ailleurs). Ces données ne sont fournies qu'à titre indicatif, la variété de kaolin et le type de l'objet à réaliser pouvant rendre nécessaire un ajustement important.

Le kaolin, grâce à son grain relativement grossier qui autorise un écoulement satisfaisant de l'eau, pose peu de problèmes de retrait.
Les pâtes à porcelaine sont composées pour satisfaire aux besoins des potiers, des industriels et leur variété est très grande. On trouve des porcelaines composées qui cuisent à "basse " température, 1230°, jusqu'aux porcelaines de grand feu 1450°. Chaque fournisseur a bien sûr ses recettes et ses températures de cuisson qui sont données lorsque l'on s'en procure.

Les terres glaises

Argiles sédimentaires très impures, elles sont aussi les plus colorées. Elles regorgent de molécules variées, principalement des marnes, des hydrocarbures et des oxydes de fer. Pour cette raison, elles sont très fusibles et très plastiques.

Les ball clays

Ce sont des terres très plastiques, chargées de carbone car leurs gisements sont souvent situés entre des strates de charbon. Leur grain est très fin. Elles contiennent aussi plus de silice qu'une argile moyenne.

Elles ne peuvent être employées pures à cause d'un retrait excessif. Par contre, associées à des kaolins ou d'autres terres en quantités faibles (1/10ème environ), elles apportent un gain de plasticité.

Leur couleur naturelle est grise (rarement blanche) et rosâtre, à cause de la présence d'oxyde de fer (sauf exceptions). Elles cuisent clair.

Le grès, les terres à grès.

Ce sont des argiles qui proviennent de la décomposition de roches sédimentaires. Selon la nature des roches dont elles proviennent, les oxydes qui la composent, leur propriétés et leurs aspects sont très variés. la caractéristique du grès est de vitrifier à la cuisson lorsqu’il rentre en fusion. Grâce à sa composition, riche en alumine et en silice, il ne fond pas lorsqu'il se vitrifie. Il arrive à se déformer bien sûr si on cuit trop haut, pour les pièces trop fines ou celles qui sont posées sur des enfournements un peu tordus...

Les grès chamottés sont très utilisés en Raku

En principe, les grès vitrifient à une température assez élevée (vers 1200-1350°C), exigeant des fours puissants dits "fours à grès", mais une cuisson normale ne nécessite pas forcément de si hautes températures.

Ils ont en général une bonne plasticité. Ces argiles de type secondaire sont assez courantes et sont quelquefois employées pures, de manière artisanale. Un assez bon niveau de connaissance des matériaux est cependant souhaitable si l'on a envie de fabriquer ses propres glaçures.
On peut faire aussi des grès au sel. A haute température, on jette dans les ouvertures du four du sel qui dépose une glaçure sur les parois créant un décor apprécié

Les terres à feu ou argiles réfractaires

Ce ne sont pas des argiles précises. En principe, toute argile est dite "terre à feu" si sa température de fusion (matériau pur) est supérieure à 1500°, quelle que soit sa composition ou si elle est traitée pour servir à la fabrication de récipients culinaires.

On l'utiliser pour la fabrication de briques réfractaires. L'emploi de ces briques est très varié : de l'assemblage de fours à la protection externe d'engins spatiaux.

Ces argiles dénuées de fer mais rarement blanches, à grain souvent grossier, ont un autre intérêt particulier : leur usage additionnel autorise la réalisation de travaux de grande taille. Le grain grossier combiné à un grain plus fin est en effet un gage de solidité et de résistance aux chocs thermiques

La terra cota

L'étymologie très vague de ce mot (terre cuite) est à l'opposé de ce qu'il signifie de nos jours - bien que le sens premier semble persister chez certains auteurs - : la terra cota est une argile bien précise.

Elle est très chargée en fer, donc cuit à basse température.

Son grain est grossier, ce qui autorise un séchage d'excellente qualité (écoulement rapide et homogène de l'eau entre les grains).

Elle semble à conseiller pour les travaux de grande taille

L'adobe

Le terme adobe (de genre masculin) désigne un type particulier de briques, mais aussi, par extension, la terre servant à le fabriquer et le mode de fabrication, connu déjà dans l'ancienne Égypte, dans le royaume de Kerma et en Assyrie notamment.

L'adobe en tant qu'argile est une terre grossière et sableuse récoltée en surface.

Elle a peu de plasticité. Son emploi semble réservé aux régions arides où sa conservation n'est pas millénaire, comme en témoignent notamment les "tells" d'Irak, collines informes faites de vestiges de bâtiments construits avec ces briques, effritées et affaissées. L'adobe a cependant rendu de très grands services à l'humanité et peut encore en rendre dans différentes régions du monde.

C'est une argile très ancienne, les preuves qu'elle a données sont notables

* les références historiques qu'elle évoque peuvent être mises en scène dans un travail artistique

* sa facilité d'emploi, de fabrication et d'extraction est unique.

Une variante est la bauge (ou le torchis, ou le pisé), enrichie de foin et pas forcément préparée sous la forme de briques.

La bentonite

C'est une argile naturellement gavée de matières collantes. Son origine est volcanique.

Elle est utilisée en très petite quantité pour accroître la plasticité d'autres terres et pour aucun autre usage car :

* en présence d'eau, son volume augmente considérablement
* elle connaît un très fort retrait au séchage
* elle colle fortement, pour ne pas dire trop.
On l'utilise entre 3 et 5% pour aider à garder les glaçures en suspension. Attention, bien mélanger les poudres à sec sinon on ne s'en dépatouille plus !!!

Récupérer de l'argile dans la nature


Attention à tester sa teneur en grains de chaux car ceux-ci gonflent après cuisson et provoquent des fêlures ou fendent la pièce.

Pour éviter ce problème, tamiser la terre très finement (30), faire une petite coupelle et la cuire pour voir le résultat, la couleur, la texture etc…

L’argile résiduelle, qui se trouve au pied des falaises et l’argile sédimentaire, celle qui a été entraînée par l’eau et se retrouve déposée. Elle est souvent plus fine, grâce à l’action de l’eau, du mouvement

Ces argiles souvent pures sont difficiles à modeler, peu souples. En Angleterre on laisse l’argile, nouvellement extraite, exposée à la pluie pendant une année.

Toute pierre doit être enlevée de la masse d’argile. La moindre parcelle de calcaire dans l’argile va faire un point de porosité, les points de chaux expliqués plus haut. Quelquefois plusieurs mois après la mise en service du vase, cette parcelle va gonfler, repousser le vernis et faire un trou dans le vase.

Une argile dont on ne peut enlever le calcaire est mise au rebut. Le potier prend alors une autre argile utilisable.

Les essais nécessaires pour connaître une argile ramassée

Parfois une approche empirique ne permet pas d'avoir de bons résultats, il est alors nécessaire de pratiquer des essais systématiques et quantifiés pour connaître son argile. Voilà comment on peut pratiquer : - à partir d'une argile brute, on fait 15 boulettes de 60 g., ce qui permettra de faire 15 petites poteries.

Cela permet d'avoir une gamme suffisamment large pour avoir une bonne idée de l'argile, tant sur sa malléabilité et comportement à la fabrication et ultérieurement comportement à la cuisson et résistance au choc thermique. La réalisation des petites poteries d'essai sera réalisée rapidement par enfoncement du pouce au centre de la boulette et affinement par pression entre le pouce et l'index, ce qui n'est pas si simple quand on manque d'expérience, mais c'est très formateur !

Après le lavage, la décantation et l’évaporation, on se retrouve avec la masse d’argile. La préparation n’est pas terminée.

Les additifs, sables, chamottes...

Utilité des additifs

Les additifs permettent d’ajuster la plasticité de l’argile, de contrôler sa fermeté, d’accroître sa

porosité, résister au choc thermiques, aux contraintes de cuisson et de résultat.... Avant de passer au four cette argile doit être suffisamment poreuse pour pouvoir sécher. .

Quels sont ces additifs?

On ajoute à l’argile de la silice pour faciliter la fusion des matériaux. On ajoute souvent de la chamotte, pulvérisation de terres déjà cuites. Elle accélère le séchage, empêche les déformations pendant la cuisson, permet les chocs thermiques quand on sort les pièces en fusion du four pour les enfumer (Raku). On peut ajouter du sable fin, de la silice qui sont des dégraissants, du talc, du mica qui permet de résister aux chocs thermiques et de faire un décor et ce que l'on souhaite essayer, le tout étant de faire des essais et de protéger les plaques d'enfournement avec le mélange silice/kaolin afin de pouvoir les nettoyer facilement

Autres additifs: des liants tels que la felsite, (roche volcanique qui peut contenir des cristaux) facilite la fusion des éléments entre eux, rend l’argile imperméable lors de la cuisson afin que le vase puisse remplir sa fonction. (je n'ai pas vérifié, j'ai lu l'info)
Recycler les déchets de terre

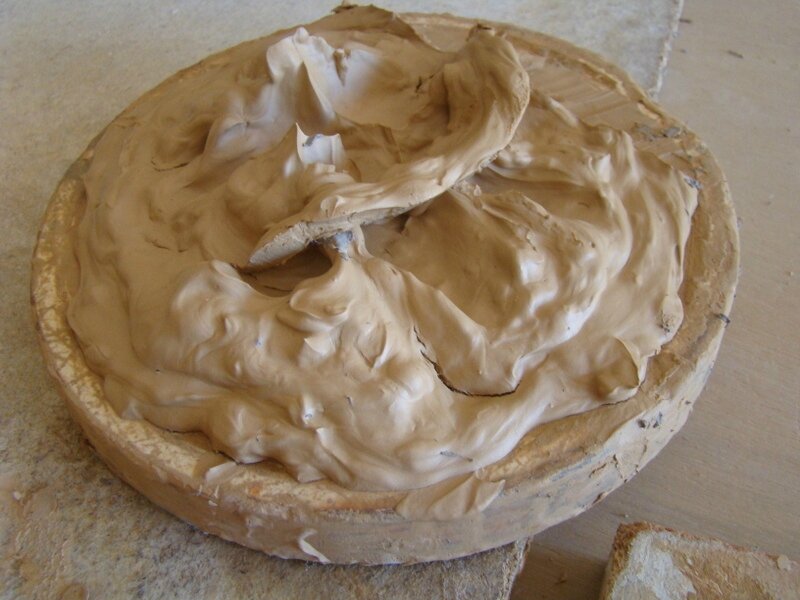

Les terres très boueuses sont mises sur des rondeaux de plâtres. Le plâtre absorbe l’eau, et la terre devient de plus en plus facile à travailler au fur et à mesure de son séchage.

Les terres humides raffermies que l'on peut malaxer sont mises en forme de U et posées les unes à côté des autres comme des petits ponts. Lorsque les ponts sont à bonne consistance on les bat et on les remet en boules.
TAMISER

Mélanger terre + eau jusqu'à consistance crème fraîche ou fromage blanc.

Tamiser sur un tamis 30 ou 60 (mailles au cm²)

Mettre à raffermir sur du plâtre que l'on peut recouvrir d'un tissu. Cela évite les grains de chaux qui créent des problèmes après cuisson

La Plasticité

Les artistes et artisans travaillant l'argile entendent par ce terme le fait qu'une terre est capable de conserver la forme qu'ils lui ont donnée. Cette définition est d'ailleurs reprise dans un sens étendu à d'autres domaines par différents ouvrages et dictionnaires.

Concernant la plasticité des terres en particulier,

Des argiles à grain relativement grossier comme le kaolin sont particulièrement plastiques. La granulation d'une terre et sa plasticité dépendent non seulement de la taille, mais aussi de la forme des grains et d'autres particularités qui ont une importance pratiquement équivalente.

La présence d'oxydes métalliques et de différents autres molécules et éléments, le fait que la taille des grains soit variée, le degré d'imbibition d'eau, sont des facteurs de premier ordre.

Les matières organiques - voire la simple présence de carbone, comme dans les ball clays - ont aussi tendance à accroître la plasticité d'une terre. Ainsi, par exemple, une terre vieillie, recelant davantage de bactéries, devient plus "plastique". Mais une argile trop plastique peut se révéler trop collante.

A l'inverse, la présence de sable diminue radicalement la plasticité des terres au point de les rendre inutilisables en sculpture et en poterie si c'est en trop forte quantité, alors qu'elle est appréciée par les fabricants de briques

Le retrait

A cause de la préparation de l'argile par adjonction d'eau, celle-ci connaît un retrait au séchage, puis à la cuisson. Il faut dire qu'une argile préparée pour la sculpture, la poterie, etc., est constituée d'un quart à un tiers d'eau "libre" en termes de poids (l'eau "libre" est l'eau qui n'est pas intimement associée à l'argile à l'échelle moléculaire). L'élimination de cette eau libre au séchage entraîne une première perte de masse de l'ordre de 3 à 8%, les argiles les plus fines et les plus "pures", se rapprochant de la kaolinite, perdant toujours plus d'eau. Les autres, nommées "argiles ouvertes", contiennent suffisamment de corps imperméables (sable, feldspath, quartz, etc.) ouvrant des "canaux" permettant une bonne évacuation de l'eau. Après cuisson, les terres "ouvertes" s'avèrent souvent plus résistantes aux chocs thermiques.

L'eau libre demeure donc présente en quantité importante dans l'argile (eau dite "hygrométrique"). Elle est éliminée au début de la cuisson.

Lorsque le retrait s'effectue mal au séchage, on constate des déformations, fendillements et autres accidents. Le séchage doit être lent, en atmosphère très modérément humide, et bien homogène . Il est également possible d'ajouter de petites quantités de sable (ou d'un autre matériau imperméable cité ci-dessus) afin d'améliorer l'écoulement d'eau. La plasticité de la terre en souffrira cependant. De trop grandes quantités risquent de compromettre l'adhérence aux éventuelles structures de support et même, finalement, de nuire à l'homogénéité du séchage.

Acheter de l'argile

J'ai testé beaucoup d'argiles de Céraquitaine à St Aulaye en Dordogne. David livre gratuitement dans toute la Nouvelle Aquitaine !!!!!

Et on trouve enfin un interlocuteur compétent, serviable qui installe les fours dans la région Aquitaine, vient aider, assure la maintenance du matériel....
Ils fabriquent le réfractaire sur place, une caverne d'Ali Baba pour les potiers... Nous avons visité les ateliers de l'usine avec les stagiaires

La FR 125, argile à Faïence rouge est superbe, elle fait une très belle sigillée orange qui craquelle en Raku. Et prix au ras du plancher. En plus si on n'a pas le coût de la livraison, le calcul est vite fait
La PTE, argile rouge à faïence fine, très belle sigillée orange , plus vive encore que la FR 125

La Faïence blanche FDML se tourne très bien, j'ai testé la sigillée, elle brille bien, la chamottée résiste bien aux chocs thermiques. Emaillage okk
La Normande. Faïence blanche lisse. Se tourne très bien, se polit très bien. La sigillée est vraiment très soyeuse. La chamottée résiste très bien au choc thermique. Bonne pour le Raku

Kyuchu (Fuji) fine ou chamottée, faïence blanche qui est facile à tourner, à polir, donne de très bons résultats. Emaillage okk;  Elle donne de très beaux résultats en RAKU. Très belle sigillée

Baillet pastille orange. Grès blanc très réfractaire, chamotte très fine, se tourne et se polit très bien, excellente résistance aux chocs thermiques. Très belle en Raku. La sigillée est très belle

PRAI. Grès blanc avec chamotte impalpable. Argile exceptionnelle. Sigillée magnifique. Attention à la fragilité au choc thermiques, les formes trop fines, j'en ai fait l'expérience, cassent. Les formes ouvertes sont très fragiles aussi

Le grès OMAHA chamotté, excellent en Raku, au tournage, à haute température. Très bel aspect dans le four à bois à 1280°
La série de grès blancs et de couleur SI O2 est excellente, tous les chamottés résistent au Raku. Pour les couleurs, chacun fait ses tests selon l'aspect recherché, je parle ici de l'aspect technique

J'ai testé des porcelaines ...
LA MONT BLANC est pour les experts en tournage dont je ne suis pas si on veut tourner fin. Elle est telleemnt riche en silice qu'elle ne monte pas. Très peu de plasticité, "fromage blanc". Cassante, difficile à tournasser. Pas pour les débutants. Belle translucidité après fusion. Il faut au moins 1280°, plus c'est okk
AUDREY BLACKMANN. Très bonne dans tous les cas, bien translucide, facile à tourner, beaux résultats.
SAFL. Assez difficile à tourner, beaux résultats

Vous pouvez aller sur le site et télécharger le catalogue. Je n'ai aucun avantage ni bénéfice mais cela fait 40 ans que je ne trouve pas d'interlocuteur proche valable, notre fournisseur historique n'assure pas une cacahuète et on se fait vertement remballer selon les humeurs.... Donc, quel soulagement. http://www.ceraquitaine.fr/

Vous pouvez appeler David Clairaud au 0608581237

C'est un partage amical...

Pour me contacter 0685230152. Sophie Houdebert

L'argile de la grotte des Combarelles

J’ai choisi de mettre les derniers messages en haut au fur et à mesure des expérimentations . Pour voir le début vous devrez descendre en bas du message

04/07/2017
Suite du travail effectué avec la terre qui a été sortie de la grotte

Suite des expérimentations avec l’argile sortie de la grotte. Après le tournage, j’ai préparé les terres sigillées de chaque sac que j’ai eu la chance d’avoir. J’en ai eu quatre. Les qualités sont très différentes selon les sacs, certains sacs contiennent une argile très sableuse, d’autres un peu moins

Voici les quatre sigillées posées sur les tessons d’essai qui attendent la cuisson.
Trois couches par trempage. Le résultat au pinceau est différent, si le support est blanc c’est encore différent. J’ai choisi pour ces premiers essais d’utiliser une argile à faïence rouge.

Tournassage des pièces raffermies. J’ai fait des pièces avec l’argile brute, cailloux et sables inclus, des pièces avec l’argile tamisée au tamis 12 et des pièces avec l’argile tamisée au tamis 60. Certaines ont été polies pour voir la différence de résultats

Les premiers résultats de cuisson;
Une cuisson au gaz, une cuisson au bois. Un enfumage en sortie de four en fusion pour voir sa résistance au choc thermique. Comme elle est très riche en silice j’ai pensé qu’elle pourrait résister.
La pièce de gauche est celle qui a été sortie en fusion après la cuisson dans le four à gaz, 980°. Toutes les pièces claires ont été cuites au gaz.
La pièce du milieu est cuite au gaz avec la sigillée du sac N°4, c’st celle que j’ai utilisée pour ces tests sur les pièces.
la pièce de droite est la terre brute sans sigillée

Les pièces cuites au bois. Cuisson 1020°

Essai de la sigillée sur sigillée blanche kaolinique récoltée vers Bergerac

Je vais continuer les essais. Ce qui va être intéressant ce sera la réaction de l’argile dans l’atmosphère humide de l’atelier. La chaux après cuisson reprend huit à douze fois son volume, ce qui crée des fractures dans les pièces avec l’apparition de points de chaux plus ou moins gros.

Les premiers tests juin 2017

Tout d’abord, mélange de l’argile et de l’eau. Première observation, elle est très sableuse. Une fois la barbotine bien délayée, je vais utiliser deux tamis différents, un tamis de maçonnerie de 12 (mailles au cm²) et un tamis 60.

Le tamisage se fait facilement avec le gros tamis

C’est beaucoup plus difficile avec le tamis fin, l’argile a énormément de sable

J’avais mis à tremper de l’argile dans de l’eau de pluie aussi pour préparer de la terre sigillée. 1kg d’argile sèche pour 1l800 d’eau. J’ai tamisé au tamis 60 pour retirer du sable et ai ajouté 1% de silicate de soude par rapport au poids de terre sèche . J’ai bien remué et 24 heures plus tard j’ai prélevé le liquide du dessus qui est la terre sigillée. On voit la matière gluante au fond, les particules lourdes de l’argile et le sable. Il y avait beaucoup de déchets au fond du tamis

Le liquide à droite est la terre sigillée que je vais mettre à évaporer un peu tellement la barbotine était liquide à cause du sable

Les deux barbotines sont mises à raffermir. J’ai prélevé une boule d’argile telle qu’elle dans le sac que l’on m’a donné.

Les barbotines sont mises à raffermir sur des rondeaux de plâtre après évaporation partielle

Quand la terre se raffermit, on voit qu’elle se décolle facilement du plâtre. Je vais utiliser un second rondeau pour terminer l’évaporation de l’eau et je pourrai faire des boules pour les tests de tournage.

Les rondeaux saturés d’humidité sont mis à sécher. Il faut être vigilant lorsque l’on utilise du plâtre, il est possible d’avoir de la chaux si le plâtre s’effrite. Ne jamais utiliser d’outil métallique sur du plâtre et ne pas le gratter

Les boules sont prêtes, il ne reste plus qu’à les tourner

Test de plasticité satisfaisants, surtout avec l’argile tamisée au tamis 60. Elle a du mal à monter à cause du sable mais en tournant avec une crème de barbotine les doigts arrivent à bien glisser et à faire monter l’argile

Au fur et à mesure je complèterai cette page car je vais faire beaucoup de tests différents, de cuissons, de sigillées, d’enfumages de plusieurs façons.

Je traite de cette façon toutes les argiles récoltées, voilà pourquoi je fais une fiche détaillée qui vous permettra de faire des tests si vous en ramassez.
Prochaine étape, tournassage, tentative de polissage
Les cuissons auront lieu entre le 27 et 29 juin
A bientôt, ENJOY :)

Pour la petite histoire la fameuse argile provient d'une grotte ornée d'environ 800 gravures réalisées par les hommes et les femmes de cro magnon entre -13680 et -11380. La cavité se trouve dans une rivière souterraine.  En 2005 des spéléologues qui voulaient poursuivre les recherches dans la grotte ont creusé cette argile (la fameuse) qui obstruait le passage. Ils ont découverts de nouvelles gravures (photos ci jointe). cette partie de la grotte nommée Combarelles III ne sera a priori jamais ouverte au public. L'argile est restée en sac pendant 12 ans dans la grotte et a été extraite au mois de février de cette année.

Monique Veyret, une amie, sculptrice amateur, travaillant à Combarelles a pensé que ces trois tonnes d'argile pourraient faire des heureux plutôt que d'être expédiée à la déchèterie. Elle l'a donc proposé avec l'accord de George Cleyer Merle le directeur du musée des Eyzies et des grottes de Combarelles, Font de Gaume et Cap Blanc, et à quelques personnes.

Ambre Ludwickzak a eu l'idée lumineuse de proposer de réaliser une exposition de pièces faite avec cette même terre.... et une vidéo de cette expérience : intégrant photo et mini reportages. L'occasion de réunir de nouveau cette argile en autant de réponses subjectives et contemporaines. La participation à l'exposition est libre.

Les dates ne sont pas encore fixées. L'été semblant chargé pour bon nombre d'entre nous cela ne sera peut être pas avant l'automne prochain. Libre à vous de donner vos délais. Pas de thème particulier à cette exposition... laissons libre cours à nos inspirations (poteries, peintures, sculptures, installation et autres...).

Il faudra aussi que nous obtenions l'accord final de Mr Cleyer Merle.

Stage spécial cuisson et une journée Raku

Du 2 au 6 octobre  2017 (40 heures)

Il reste une place

Les cours ont lieu du lundi au vendredi de 9h à 18h00 avec une pause vers 13h. Vous pouvez apporter votre pique nique. Le temps peut déborder le soir avec les cuissons...

Stage spécial cuissons !!! Bois, gaz, pit firing, Raku.

Quelques photos de pièces d'élèves en terres enfumées et Raku



Cuisson d'enfumage sur pièces cuites refroidies

Raku nu, opacification et coloration de frittes Enfumages avec des végétaux, divers matériaux. Expérimentations diverses.

Trois cuissons avec enfumages et une cuisson d'enfumage de pièces refroidies pour les personnes qui ont un four électrique et qui ne peuvent pas ouvrir leur four à chaud

Au programme

Calendrier jour par jour du stage spécial cuissons et une journée Raku

Lundi Présentation , tour de table, sortie des pièces apportées par les stagiaires
Présentation du stage, des différentes cuissons par rapport aux résultats de cuisson
Prise de décision par rapport aux différentes types de cuisson pour chaque pièce
Enfournement dans le four à gaz pour une première cuisson

Mardi Mise à feu du four à gaz. Les élèves mèneront la cuisson par deux à tour de rôle et seront « responsables » de noter sur le cahier de cuisson la courbe à tour de rôle

Pendant la cuisson

Les courbes de cuisson, terre crue, Raku, oxydation, réduction
Les différents types de fours, gaz, bois, flamme directe, flamme renversée, four artisanaux, fours en briques, fours en argile, fours talus….
Mise en place du four à bois
Exercice de prise des pièces avec les pinces et les gants car en fin de cuisson chaque élève sortira du feu deux pièces, la grosse et une moyenne pour pratiquer des enfumages avec différents matériaux d’enfumage
Préparation des différents matériaux d’enfumage, herbe, copeaux, papier, plumes, cheveux, fleurs, paille….
Défournement à chaud et enfumages
Nettoyage des pièces

Mercredi Enfournement des pots dans le four à bois et cuisson.
Enfumage d’une pièce en sortie de four en fusion
Enfumage global directement dans le four en redescente de température (500°)
Préparation de la place de cuisson du Pit firing

Jeudi Préparation des pièces, mise dans la fosse d’enfumage avec divers matériaux d’enfumage
Mise à feu
Cuisson. De temps en temps on va voir le feu mais le bois suffit pour réaliser la cuisson une fois que le feu a pris
Journée Raku, Raku nu et frittes naturelles, opacifiées et colorées. Emaillage et enfournement des pièces.
Cuisson Raku menée par les élèves
Défournement et enfumage

Vendredi Défournement des pièces enfumées dans la fosse
Nettoyage des pièces
Enfumage dans un bidon d’une pièce émaillée avec une fritte colorée qui sera restée dans le four et que l’on aura laissée refroidir. Pour montrer aux personnes qui ont un four électrique qu’elles ne peuvent ouvrir à chaud qu’on peut avoir de magnifiques résultats d’enfumage à partir de pièces froides.
Nettoyage des différentes aires de cuisson
Nettoyage de l’atelier
Analyse complète des résultats de cuisson
Questions réponses
Fin du stage

Cuisson en pit firing

Cuisson bois et défournement d’une pièce polie en fusion

Pour avoir tous les renseignements pratiques et le programme détaillé : rendez vous sur le site

http://laterreenfeu.fr/stage-special-cuissons-et-raku/

Tarifs

Le coût de la formation s’élève à 720 € (adh),
750€ (non adh) pour la semaine,
le matériel et les cuissons.
L'adhésion pour une année est de 40€
Pour une prise en charge dans le cadre de la formation professionnelle, artisans, artistes, Fongécif, reconversion, salariés... Il faut établir un dossier de demande de prise en charge

Le tarif est calculé selon le barème de la Chambre des Métiers 28€ /h

Pour que l’inscription soit enregistrée,
un acompte de 200 € est demandé.
Le chèque est à mettre à l'ordre de Au Grès du Feu et à envoyer
à  Au Grès du Feu, Les Faux, 24290 Valojoulx
Pour tous renseignements

Sophie Houdebert   0685230152

sofiterre@gmail.com

cliquez ici pour voir le Raku en image
